Это, вероятно, случалось с каждым из нас: вы едете в своем автомобиле и вдруг желтая лампочка «Check Engine» загорается на приборной панели как тревожное предупреждение о том, что возникли какие-то проблемы с двигателем. К сожалению, это оно само по себе не дает каких-либо намеков на то, что именно является причиной неполадки и может означать все что угодно, начиная от неплотно закрытой крышки топливного бака до проблем с каталитическим конвертером. Я помню, как Honda Integra 94-го года имела ЭБУ под креслом водителя и красный светодиод начинал мигать, если возникали какие-то проблемы с двигателем.

Подсчитав количество «блинков», можно было определить код ошибки. По мере того, как ЭБУ автомобилей становятся все более и более сложными, количество кодов ошибок возрастает экспоненциально. Использование бортовой диагностики автомобиля On-Board Diagnostic (OBD-II) позволяет решить эту проблему. Данный адаптер позволяет использовать персональный компьютер для OBD диагностики. Адаптер AllPro функционально совместим с ELM327 и поддерживает все существующие OBD-II протоколы обмена данными:

ISO 9141-2
ISO 14230-4 (KWP2000)
SAE PWM J1850 (Pulse Width Modulation)
SAE VPW J1850 (Variable Pulse Width)
ISO 15765-4 Controlled Area Network (CAN)

VPW, PWM и CAN
Первых два протокола ISO описаны в указанной выше предыдущей публикации. Детальное описание OBD протоколов выходит за рамки данной статьи, я лишь их кратко перечислю.J1850 VPW (Variable Pulse Width) — протокол автомобилей General Motors и некоторых моделей Chrysler со скоростью передачи 10.4 кбит/с по одному проводу.

Напряжение на шине VPW изменяется от 0 до 8 В, данные по шине передаются чередованием коротких (64 мкс) и длинных (128 мкс) импульсов. Реальная же скорость передачи данных по шине изменяется в зависимости от битовой маски данных и находится в пределах от 976 до 1953 байт/с. Это самый медленный из OBD протоколов.

J1850 PWM (Pulse With Modulation) используется в автомобилях корпорации Ford. Скорость передачи здесь 41.6 кбит/ с с использованием дифференциального сигнала по двум проводам. Напряжение на шине изменяется от 0 до 5 В, a длительность импульса составляет 24 мкс. Работа с этим протоколом требует аккуратности в программировании микропроцессора, так как скорость выполнения инструкций языка «C» на PIC микропроцессоре даже с улучшенной PIC18 архитектурой становится сопоставимой с длиной короткой посылки PWM протокола (7 мкс).

CAN (Controlled Area Network) протокол разработан Robert Bosch в 1983 году и окончательно стандартизирован в ISO 11898. Использование CAN шины данных в автомобиле позволяет различным устройствам общаться друг с другом, минуя центральный процессор, так называемый multi-master режим.

Плюсами является также повышенная скорость передачи, до 1 Мбит/с и лучшая помехоустойчивость. Изначально протокол предназначался для использования в автомобилях, но теперь применяется и в других областях. Чтобы повысить надежность передачи данных, в шинах CAN применяется способ дифференциальной передачи сигналов по двум проводам. Образующие эту пару провода называются CAN_High и CAN_Low.

В исходном состоянии шины на обоих проводах поддерживается постоянное напряжение на определенном базовом уровне, приблизительно 2.5 В, называемым рецессивным состоянием. При переходе в активное (доминантное) состояние напряжение на проводе CAN_High повышается, а на проводе CAN_Low снижается, рис.1.

Существует также два формата сообщений или фреймов — стандартный с 11 битным адресным полем (CAN 2.0A) и расширенный с 29 битным полем (CAN 2.0B). Стандартом ISO 15765-4 определяется использование для целей OBD как CAN 2.0A, так и CAN 2.0B. Вместе со скоростями передачи по шине 250 и 500 кбит/с это создает 4 различных CAN протокола.

Поддерживает ли ваш автомобиль OBD-II?
OBD является обязательным только в Северной Америке и Европе. Если в Америке это правило действует с 1996 года, то Евросоюз принял EOBD вариант автодиагностики, основанный на OBD-II, сравнительно недавно. В Европе OBD стал обязательным, начиная с 2001 года, а для дизельных двигателей даже с 2004. Если ваш автомобиль выпущен до 2001 года, то он может вообще не поддерживать OBD даже при наличии соответствующего разъема.

Например, Renault Kangoo 99 года не поддерживает EOBD (хотя редакционная Kangoo dcI60 2004 года с CAN протоколом прошла успешную стыковку с описанным адаптером, а Renault Twingo поддерживает! Те же самые автомобили, сделанные для других рынков, например Турции, могут тоже не быть совместимыми с OBD протоколом. Как определить, какой протокол поддерживается электронным блоком управления автомобиля?

Первое — можно поискать информацию в интернете, хотя там много неточной и непроверенной информации. К тому же, многие автомобили выпускаются для разных рынков с различными протоколами диагностики. Второй более надежный способ — найти разъем и посмотреть, какие контакты в нем присутствуют. Разъем обычно находится под приборной панелью со стороны водителя. Протокол ISO 914-2 или ISO 14230-4 определяется наличием контакта 7, как показано в таблице 1.

Большинство автомобилей последних лет выпуска поддерживает только CAN протокол с контактами 6 и 14 соответственно. В Европе и Северной Америке все новые автомобили, начиная с 2007/ 2008 года, должны использовать OBD только на основе CAN. Замечу, однако, что, как правильно отмечено в комментарии, «Если марка присутствует в таблице, то это не дает гарантии поддержки OBD-II».

Использование L-line в ISO 9141/14230… Отдельно хочется сказать по поводу L-линии в ISO 9141-2/ 14230-4 протоколах. Сейчас она практически нигде не используется, так как для процедуры инициализации связи вполне достаточно только K-линии. В стандарте же, однако, сказано, что сигнал инициализации должен передаваться по двум линиям одновременно, K и L. Владимир Гурский из www.wgsoft.de, автор программы «ScanMaster ELM», собрал большую коллекцию различных ЭБУ.

В качестве примера необходимости L-линии он приводит Renault Twingo 1.2л 2005 года выпуска. Использование здесь при иницилиазации только K-линии приводит к неверному адресу двигателя в ответах ЭБУ. Если же инициализация производится по K и L одновременно, то тогда все работает правильно.

Рис 2

AllPro адаптер на PIC18F2455
Схема моего всепротокольного OBD-II адаптера показана на рис.2 . Основой является микроконтроллер Microchip PIC18F2455, имеющий модуль USB интерфейса. Устройство использует напряжение питания 5 В от шины USB. Конденсатор C6 служит фильтром внутреннего стабилизатора 3.3 В для обеспечения работы USB шины. Светодиоды D2 и D3 являются индикаторами приема/передачи, а светодиод D1 использован для контроля статуса USB шины.

Выход ISO 9141/14230 интерфейса управляется половинкой драйвера IC2-2, а входной сигнал подается через делитель R12/R13 на вход RX (вывод 18), который является триггером Шмидта, как и большинство входов PIC18F2455, что обеспечивает достаточно надежное срабатывание. Для контроля L-линии используется IC3-1 и R10.

Шина J1850 VPW требует напряжения питания 8 В, получаемого от стабилизатора L78L08 IC4. Сигнал на выход VPW подается через инвертор IC3-2 и буферный полевой транзистор Q1. Делитель R7/R8 и внутренний триггер Шмидта на входе RA1 составляют входной интерфейс J1850 PWM протокола. Внутренний компаратор (входы RA0 и RA3) PIC18F2455 вместе с резисторами R4, R5 выделяет дифференциальный сигнал PWM. Для контроля выхода PWM шины используются IC2-1 и полевой транзистор Q2.

Отдельно хочется сказать по поводу поддержки CAN. Microchip не выпускает контроллеры, содержащие и CAN, и USB. Можно использовать контроллер с CAN модулем и внешний USB чип типа FT232R. Или наоборот, подключить внешний CAN контроллер, как сделано в этом адаптере. CAN интерфейс здесь образуют контроллер MCP2515 (IC5) и трансивер MPC2551 (IC6). MCP2515 подключен через SPI шину к PIC18F2455 и программируется каждый раз при подаче питания адаптера.

Согласующие (bus termination) RC цепочки R14/ C10 и R15/C11 предназначены для уменьшения отражений на CAN шине согласно стандарту ISO 15765-4. Использование их не обязательно, при относительно коротком кабеле отражениями можно пренебречь. Вместо PIC18F2455 можно использовать PIC18F2550 с той же самой прошивкой, см. варианты замены в таблице 2.

таблица 2

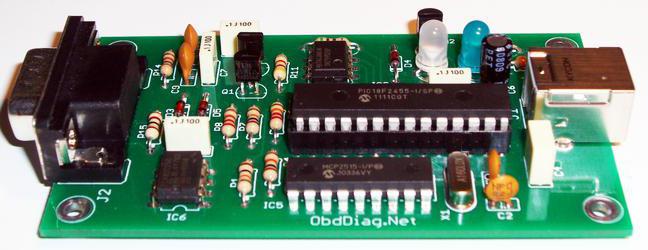

Внешний вид устройства показан на рис.3 и обложке, а печатная плата на рис.4.

Программирование PIC18F2455

Для программирования PIC18 можно использовать несложный JDM программатор , схема показана на рис.5.

рис 5

Он очень прост и может бы собран за час на макетной плате. Недостатком является то, что программатор требует наличия последовательного (Com) интерфейса в компьютере и не работает с виртуальными USB/Com адаптерами. Использование ноутбуков также не рекомендуется, так как они не обеспечивают необходимого напряжения на выходе Com порта.

рис 6

Разводка программатора показана на рис.6 и сделана с использованием так называемой «stripboard» технологии, достаточно популярного подхода к макетированию. Типичная stripboard имеет матрицу отверстий с шагом 2.54 мм для монтажа электронных компонентов, соединенных полосками меди на обратной стороне, отсюда и название — stripboard.

Разрезав полоски на обратной стороне и установив сверху проволочные перемычки, можно быстро собрать относительно несложные конструкции. Полоски легко перерезаются зенковкой отверстий обычным сверлом. Существует даже специальная программа — «LochMaster» для проектирования конструкций таким способом. При использовании программатора следует обратить внимание, что корпус персонального компьютера (контакт 5 DB9 разъема) не соответствует корпусу программатора.

Другим условием является использование «полноценного» последовательно кабеля со всеми проводами, необходимыми для работы схемы. Программатор надежно работает с WinPic , единственная проблема заключается в том, что требуется отдельно загрузить файл-дескриптор PIC18F2455.dev (или PIC18F2550.dev) из дистрибуции Microchip IDE после того, как установлен собственно WinPic.

Другой программой, работающей с JDM программатором, является PICPgm , никаких дополнительных файлов здесь не требуется, хотя автору следует поработать над английской грамматикой, рис.7 . Прошивка адаптера доступна.

OBD-II кабель
Для подключения к бортовому компьютеру адаптер использует «стандартный» DB-9/OBD-II кабель. Разводка кабеля показана в таблице 3.

Подключение и тестирование устройства. Правильно собранный адаптер в налаживании не нуждается и распознается Windows как USB устройство. Микропроцессор PIC18F2455 не имеет собственного драйвера и использует Windows 2000/XP/Vista CDC (Communication Device Class) драйвер usbser.sys виртуального Com порта.

По поводу использования драйвера хочется, однако, добавить, что согласно информации www.usb.org исправил баги в usbser.sys только начиная с Windows XP SP2 и использование адаптера с Windows 2000 может быть проблематично. После того, как адаптер распознался как USB устройство и драйвер установлен, можно приступать к тестированию.

Для этого требуется подключить источник стабилизованного напряжения 12 вольт на выводы 1 и 9 разъема J2 и подключить адаптер к персональному компьютеру через USB кабель. Проверяется наличие напряжения 8 В на выходе стабилизатора IC4. Следующим шагом является запуск Windows приложения HyperTerm и подсоединения к Com порту адаптера.

Устройство имеет процедуру самодиагностики с проверкой прохождения сигнала со выхода на вход по всем протоколам. Для этого используется команда «AT@3», рис.8.

Прохождение проверяется по следующим цепям:

IC2-1, R4 для отрицательной шины PWM
Q2, D6, R5 для положительной шины PWM
IC3-2, IC4, R11, Q1, D5, R7, R8 для VPW
IC2-2, R9, R12, R13 для ISO 9141/14230
Ответ контроллера MCP2515 по шине SPI

Например, отсутствие IC2 приведет сразу к двум ошибкам, рис.9 .

Процедура самодиагностики не включает проверку CAN трансивера MCP2551, здесь можно просто замерить напряжение на выводах 6 и 7. Оно должно быть в пределах 2.5 В.

Работа с Адаптером
Адаптер совместим по системе команд с ELM327 и может использоваться с приложениями, работающими с ELM327. Я предпочитаю использовать «ScanMaster ELM» Владимира Гурского , рис.10.

ScanTool.net for Windows v1.13
Digimoto
PCMSCAN
EasyObdII Pro
В качестве примера приведу ситуацию, которая случилась с VW Passat моего знакомого. В автомобиле загорелась лампочка «Check Engine», подключение ANPro адаптера определило ошибку Р0118 -«engine coolant temperature circuit high input», т.е. высокий уровень сигнала с датчика температуры охлаждающей жидкости, рис. 11 . Дальнейшее расследование выявило неисправный датчик. После замены датчика ошибка была стерта с помощью «Clear Trouble codes» кнопки, см. рис.12. Ошибка исчезла и больше не появлялась, рис.13.

Информация, изложенная выше (как сделать диагностику автомобиля самому) – это лишь приоткрытая дверь в мир компьютерной автодиагностики. Совершенствование электронных устройств автомобилей требует от водителя умения определять неисправности самостоятельно, потому что это не только экономия средств, но и профилактика от серьезных поломок. Да, можно обратиться в автосервис или СТО и устранить проблему. Иногда приходится это делать. Но вы хотя бы сможете узнать, где поломка, чтобы разговаривать с механиком на понятном языке.

Пусть вы сначала научитесь считывать коды ошибок с бортового компьютера. Следующим этапом развития, возможно, станет расширенное понимание процесса диагностирования, что может стать источником бизнеса. Ведь услуги автодиагностики стали востребованы.

Новые бортовые компьютеры содержат информацию о работе абсолютно всех узлов и механизмов. Современный водитель обязан уметь работать автосканерами и программным обеспечением, которые описаны в этой статье.

Как известно для диагностики на современных авто используют разъем OBD II . В этом разъеме присутствует цифровая шина, с которой можно снимать необходимые данные. Протоколов этой цифровой шины много, отличаются от поколения и марки авто. У меня используется K-Line шина. Для того чтобы соединить порт USB компьютера с разъемом диагностики нужен переходник-конвертер. Вот этот переходник я и решил собрать.

Для начала приобрел уже давно необходимые детальки.

Собирать решил по стандартной схеме, коих в интернете полно. Только немного подкорректировал под себя:

Далее опираясь на схему была нарисована печатная плата:

Далее идет обычный процесс лазерно утюжной технологии. Применяемая микросхема FT232RL имеет корпус SSOP28, у которого расстояние между ножками 0,25 мм заставит применить аккуратность. Опыт травления печатных плат ЛУТом позволит этого добиться. У меня получаются дорожки толщиной 0,12мм.

Тонер уже на медной основе платы. Готово к травлению

Процесс травления пройден: лишняя медь стравилась.

Всё готово к лужению и пайке деталек

А вот и готовый переходник с припаянными детальками. Судя по фотке размер девайса получился флэшечный.

При подключении устройства в windows 7 драйвера устанавливаются автоматически, судя по всему они имеют цифровую подпись, так что проблем в 64-битной версии семерки не будет.

Теперь осталось подсоединить его к автомоб

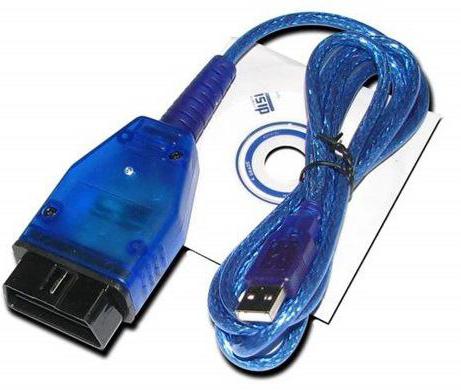

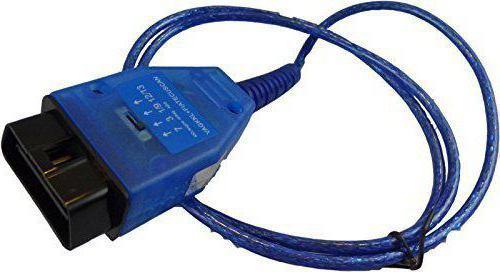

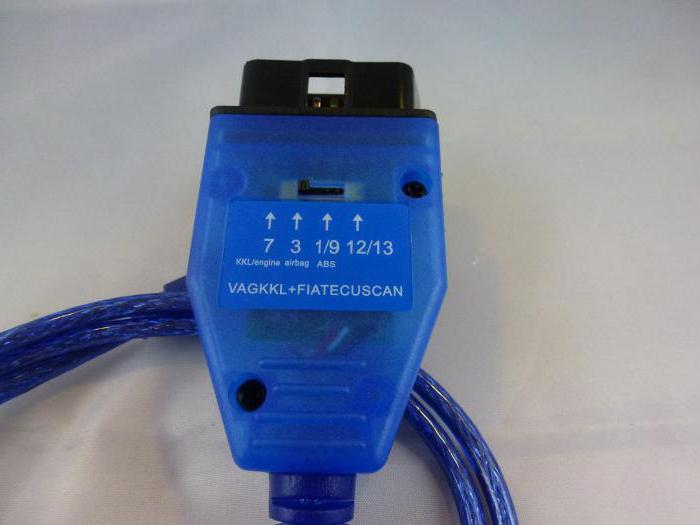

Данное устройство предназначено для соединения интерфейса автомобиля с интерфейсом компьютера и преобразования потоковых сигналов, которые идут по К- и L-линиям, Приобрести данное устройство возможно в любом магазине автозапчастей за довольно приемлемую цену. В том случае, если есть возможность сделать своими руками, в первую очередь необходимо приобрести комплектующие и иметь надежную информационную базу.

Эксплуатация электронного устройства в значительной мере снижает риск вероятного повреждения систем авто и своевременно информирует об этом водителя. В данной статье мы поговорим об ипользовании K-Line адаптера, а также о том, как изготовить его самостоятельно.

Основное применение

K-L-Line адаптер используется для диагностических работ и определения рабочих параметров двигателей на автомобилях зарубежного производства, а также отечественных авто, что оснащены электронными блоками управления систем двигателя.

После подключения адаптера и запуска на компьютере соответствующей программы можно осуществить следующие диагностические операции:

• Проводить углубленную диагностику систем двигателя.
• Определять и считывать коды неисправностей.
• Использовать весь объем обслуживающих функций (просушка свечей зажигания, прогрев двигателя).

Также можно проводить контроль и мониторинг систем во время движения:

• Текущее напряжение в бортовой сети авто.
• Обороты двигателя и его температура.
• Контроль расхода топлива.
• Скоростные показатели.
• Текущее состояние различных датчиков и причины их неисправности.
• Время движения.
• Километраж, пройденный транспортным средством.

Программное обеспечение

Диагностика K-line адаптером возможна только при наличии специального программного обеспечения, которое будет соответствовать марке автомобиля.

Диагностические мероприятия на отечественных машинах марок ГАЗ и ВАЗ зачастую проводятся с применением программы Open Diag (1.3.9). Она является последней версией, отлично подходящей для моделей автомобилей ВАЗ, УАЗ, ГАЗ.

Также для диагностики ВАЗовских моделей используют программы "Мотор-Тестер" и Diagnostic Tool v 1.3.1.

Моторы, оснащенные электронной системой управления впрыска топлива с контролем ИКАС-5.4 и их модификациями, как правило, ГАЗ и УАЗ, диагностируются адаптером с применением обеспечения GAZ-DIAGN.

Проверка автомобилей импортного производства осуществляется с помощью различных диагностирующих программ, которые соответствуют данному производителю. Как правило, они редко взаимозаменяемы ввиду конструктивных особенностей систем двигателя. Так, для автомобилей марки Chevrolet отлично подходит обеспечение "Шевроле Эксплоер" v 1.6. С помощью этой адаптер может считывать информацию о состоянии и работе систем двигателя, автоматической коробки передач, ходовой. Данное программное оснащение имеет различные модификации и возможность работы на многих моделях "Шевроле".

Автомобили производителя "Дэу" диагностируют с применением программы Research Daewoo и ее модификаций.

Особенности программного обеспечения

Для компьютерной диагностики систем транспортного средства существует множество различных программ. В свою очередь, таковые способствуют правильному проведению диагностических операций. Также важным аспектом является и то, на каком транспортном средстве они применяются. Именно по этим основным параметрам программы различаются между собой.

Программное обеспечение "Мотор-Тестер", VAG-Tool, адаптер Com K-Line VAG и Uniscan имеют различные характеристики, уникальный интерфейс и предназначены для работы с определенными марками автомобилей.

Типы программ

Автомобили производителя VAG ("Фольксваген", "Сеат", "Ауди", "Шкода" в том числе) с электронной системой впрыска топлива работают с программой VAG Com. K-line адаптер считывает и обрабатывает информацию всех узлов двигателя, что позволяет своевременно предотвращать и устранять различные неполадки.

Средство диагностики "Мотор-Тестер" широко применяется для диагностических операций систем отечественного транспорта.

Оно не прихотливо и может применяться практически в различных условиях. Через программное обеспечение снимает показатели с электронного блока управления. При этом возможно сохранять показатели, которые визуализирует средство как в цифровом эквиваленте, так и в графическом виде.

Uniscan - это программа, которая зарекомендовала себя как более универсальная. Применение таковой возможно на автомобилях производства Соединенных Штатов, Азии и Европы с годом выпуска до 2001 года включительно. Загрузив данную программу в компьютер, можно с легкостью провести диагностирующие операции систем машины и с высокой точностью определить причину неисправности той или иной детали.

Как сделать K-line адаптер своими руками

Данный инструмент можно изготовить и собственноручно. Более простой является схема на Com, но из-за отсутствия этого разъема на ноутбуках она менее практична, а поэтому и непопулярна.

Что касается схем с возможностью подключения через USB, то здесь дело обстоит иначе. Они более практичны, но имеют сложную конструкцию. Для облегчения данной задачи умельцы стали использовать дата-кабель от непригодных мобильных телефонов.

Для работы нам понадобятся следующие инструменты и материалы:

• Паяльник и принадлежности для спаивания.
• Радиодетали.
• Компьютер.

Особенности сборки устройства

Процесс сборки схемы можно осуществлять тремя способами: с использованием макетной платы, с изготовлением печатной платы и методом навесного монтажа. В данном обзоре речь пойдет о том, как изготовить K-Line адаптер своими руками навесным монтажом, согласно схематическому изображению, с применением кабеля от мобильного телефона. В магазине радиодеталей или же в старом блоке компьютера можно найти транзисторы VT1 и VT2, так же как и остальные радиодетали.

Используем диод VD1, важно, чтобы с низким падением напряжения. Для защиты от помех важно установить на адаптер конденсатор С1.

После того как схема будет собрана, следует перейти к дата-кабелю.

Сначала загружаем драйвер K-Line адаптера PL2303 с возможностью поддержки нестандартной скорости. После того как драйвер будет установлен, необходимо подключить кабель и убедиться в его рабочем состоянии. При этом он появится в диспетчере устройств на дисплее компьютера. Далее необходимо запомнить, под каким значением он привязан. Для проверки порта следует установить программу B&B Com Test.

Дата-кабель: подключение и переоборудование

Следующая операция касается переоборудования и подключения дата-кабеля. Для этого нужно разобрать штекер со стороны телефона и отпаять его. Определяем функциональность проводов. Чтобы это сделать, кабель подсоединяем к компьютеру и запускаем программу. Далее выбираем соответствующий Как правило, черный провод кабеля соответствует отрицательному значению и должен прозваниваться на корпус штекера формата USB. Затем, используя вольтметр, нужно отыскать провод, значение которого будет соответствовать 3,3 вольта. Измеряя напряжение на нем, в соответствующем окне программы нужно что-нибудь написать. Если показатели напряжения будут изменяться, это означает, что шнур соответствует выводу TxD.

Затем его подключаем к двум оставшимся, и при подсоединении к верному проводу в окне программы ранее введенная информация будет копироваться. Это вывод RxD. После того как значения установлены, их следует припаять согласно схеме.

Перед тем как включить K-Line адаптер, важно убедиться в правильности монтажа устройства и отсутствии замыканий в схеме и проводах.

Проверка работоспособности

Проверить работоспособность устройства можно следующим образом.

Подключаем адаптер к порту компьютера (предварительно запитав его 12 Вт) и с помощью той же программы проверяем. Если информация, которая введена в верхнее окно, будет дублироваться, то устройство работает и его можно подключать к электронному блоку управления автомобилем.

Скрытые возможности устройства

K-line адаптер используется не только как метод дополнительного диагностирования систем машины, но и для осуществления прошивки блока управления силовым агрегатом. На определенных марках прошивка производится через штекер диагностики, а на иных необходимо демонтировать сам блок управления двигателя и модернизировать его. В качестве стандартной программы для прошивки поставляется оригинальная версия Gionix, которая хорошо себя зарекомендовала на автомобилях Lanos поколения Евро-4.

Итак, мы выяснили, для чего служит K-line адаптер, и каким образом его изготовить своими руками. Как видите, это очень полезный прибор для каждого автомобилиста.

Адаптера ставилась следующая задача:

• разработать надежное устройство, адаптированное к нашим суровым климатическим условиям;
• обеспечить защиту персонального компьютера от помех бортовой сети автомобиля;
• обеспечить надежную связь между компьютером и автомобилем;
• обеспечить универсальность подключения адаптера к автомобилям, поддерживающих диагностику по K-line.

Для сопряжения с компьютером была выбрана шина USB, так как она на сегодняшний момент является самой распространенной и обеспечивает питание адаптера. В качестве драйвера USB была выбрана микросхема FT232RL фирмы FTDIchip. Данная микросхема требует всего несколько внешних элементов для своей работы и обеспечивает любую скорость передачи без дополнительных настроек. Это очень удобно, так как диагностические протоколы используют нестандартную скорость передачи. Ниже приведена структурная схема данной микросхемы. Из нее видно что все необходимые элементы для работы микросхемы находятся внутри.

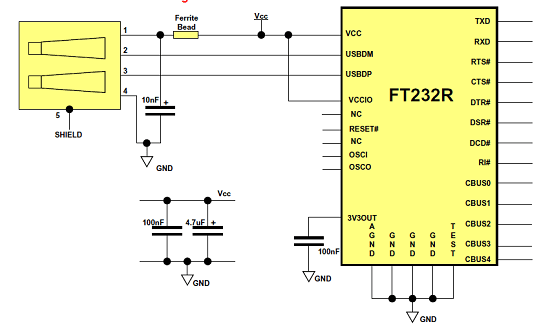

Для подключения микросхемы FT232RL понадобиться всего несколько конденсаторов. Типовая схема подключения приведена ниже.

Для сопряжения с автомобильной шиной K-line (ISO9141-1, ISO9141-2, ISO14230) была выбрана микросхема L9637D фирмы ST Microelectronics. Данная микросхема имеет ряд достоинств по сравнению с аналогами:

• широкий диапазон входных напряжений (4,5 - 40 вольт);
• защита от переполюсовки;
• ограничение выходного тока по K-линии;
• температурная защита;
• защита от импульсных помех;

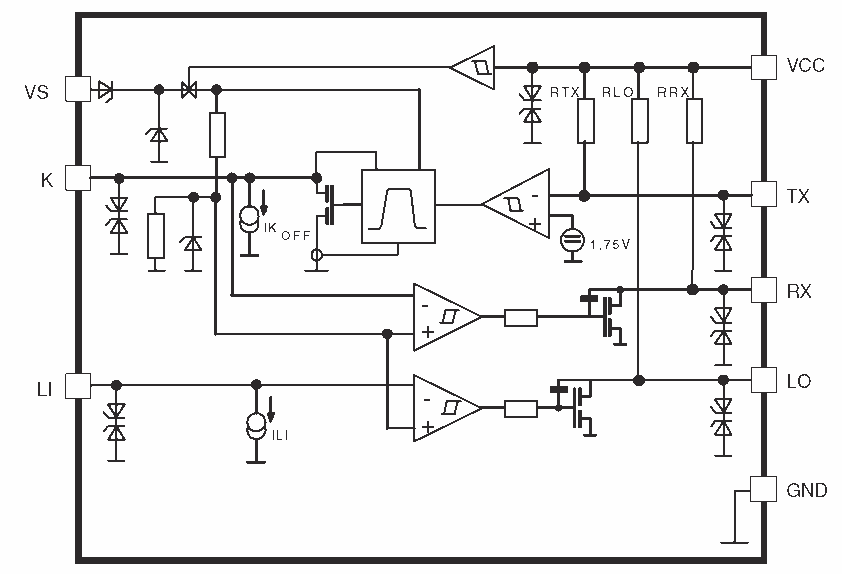

Ниже приведена структурная схема микросхемы L9637D.

L-линия в адаптере реализована с помощью двух транзисторов и управляется при помощи сигнала RTS. Как известно L-линия однонаправленная (информация идет от компьютера, в нашем случае, к ЭБУ), но у микросхемы L9637D имеется вход для L-линии (эта микросхема предназначена для установки в блоке управления двигателя и поэтому L-линия здесь имеет функцию входа). Поэтому вход LI здесь используется для чтения данных с L-линии. Данных вход подключен к сигналу CTS. Таким образом получается еще одна K-линия.

Для защиты адаптера и компьютера от импульсных высокочастотных помех (коих в бортовой сети автомобиля пруд пруди) применяются фильтры под названием "ферритовые бусины". Данные фильтры производит фирма Murata. В адаптере используются фильтры типа BLM21PG331SN1. Данные фильтры при подачи на них постоянного напряжения имеют сопротивление около нуля, а при подачи на него высокочастотного сигнала увеличивают свое сопротивление до 330 Ом, тем самым препятствуя прохождению высокочастотных помех. На схеме они обозначены в виде катушек индуктивности (L1 - L3).

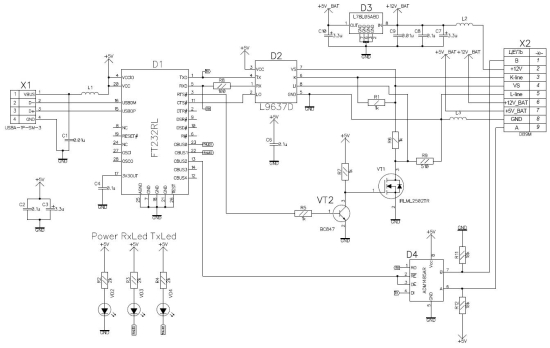

Из всего выше сказанного была разработана схема адаптера (приведена ниже).

Питание микросхем FT232RL и L9637D берется от шины USB, а подтяжка К-линий от бортовой сети автомобиля. Также в схему адаптера введен регулятор напряжения L78L05, для преобразования 12 Вольт в 5. Это сделано для того, чтобы можно было менять подтяжку К-линий: 12 или 5 вольт. Пятивольтовые уровни сигналов К-линий применяются в блоках, где используется протокол ALDL - это GM блоки и Январь-4.

Для обеспечения универсальности адаптера в нем используется разъем DB-9 папа. К этому разъему подключаются кабели с соответствующими диагностическими разъемами. В этом случае имея один адаптер и набор кабелей можно диагностировать весь спектр автомобилей, диагностируемых по К-линии.

В данную схему адаптера так же включен преобразователь ADM1485AR. Он предназначен для подключения устройств с интерфейсом RS485.

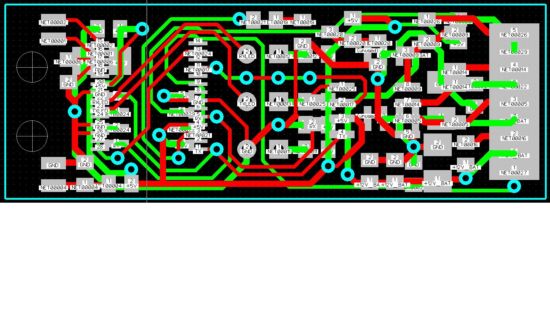

При разработке адаптера использовались только SMD компоненты, поэтому плата получилась компактной. Плата легко помещается в корпус переходника GC-9. Разводка платы приведена ниже.

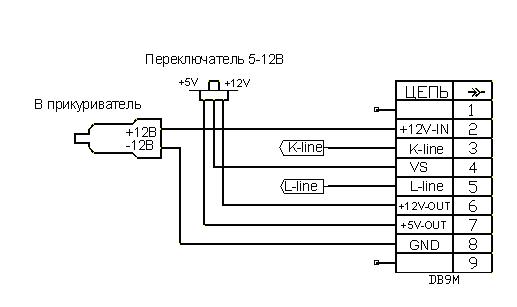

Распиновка разъема для подключения кабелей приведен ниже.

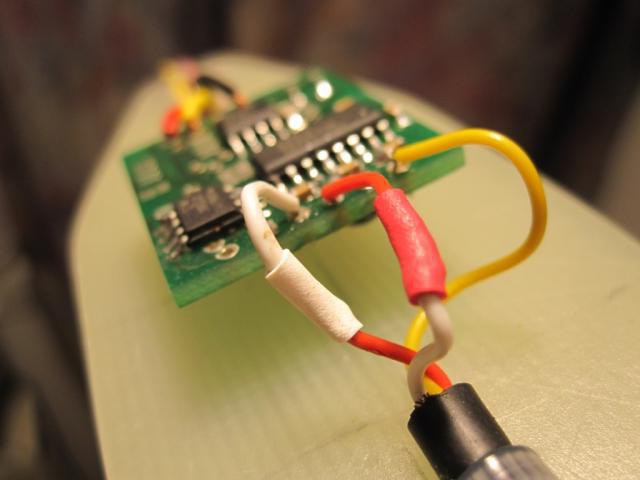

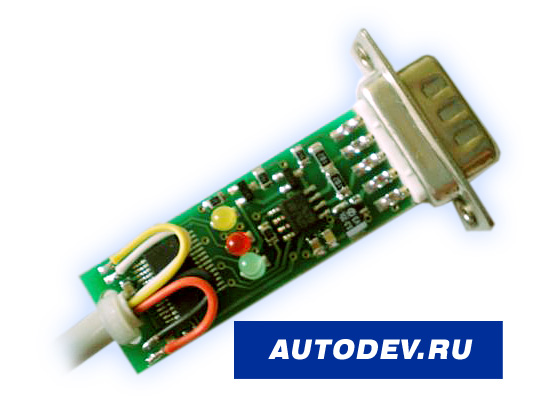

Так выглядит готовый спаянный адаптер без корпуса:
