Английское слово "Tuning" означает "настройка", "регулировка", а чип-тюнинг реальный способ повысить мощность двигателя и улучшить динамику автомобиля без каких либо механических переделок двигателя, лишь за счет изменения программных параметров блока управления. Правда, возможность такая существует лишь для автомобилей с электронным блоком управления двигателя ЭБУ (англ. ECU - Engine Control Unit).

ЭБУ - это автомобильный компьютер, формирующий сигналы управления для исполнительных устройств систем впрыска топлива и зажигания на основании, получаемой от датчиков информации о числе оборотов и положении коленчатого вала двигателя, расходе воздуха и т.д. В составе ЭБУ имеется чип или микросхема памяти, в которую зашита программа управления двигателем.

Силовой агрегат каждой марки и модели современного автомобиля имеет собственную программу, корректируя которую, можно изменять параметры работы отдельных систем: регулировать количество подаваемого в цилиндры топлива и угол опережения зажигания, управлять режимами работы систем контроля выхлопных газов и пр. Чип-тюнинг сродни замене прошивки для плеера или BIOS для компьютера, правда, возможности чип-тюнинга несколько шире. Если при замене BIOS полностью меняется прошивка, то чип-тюнинг подразумевает также и корректировку лишь отдельных параметров.

Для замены прошивки большинства цифровых устройств они подключаются к компьютеру через стандартные интерфейсные разъемы, а для подключения к компьютеру электронного блока управления автомобиля необходим адаптер К, Л линии и диагностическая программа для контроля и изменения параметров.

Упрощенные демо-версии профессиональных программ для чип-тюнинга выложены для свободного использования на многих специализированных сайтах, там же можно найти и новые прошивки для электронных блоков управления. В интернет доступно большое количество схем адаптеров разного уровня сложности для самостоятельной сборки. Менее подготовленные радиолюбители и не специалисты в данной области часто предпочитают использовать проверенные конструкции от фирмы МАСТЕР КИТ.

В 2006 году в нашем журнале был описан набор «Универсальный автомобильный адаптер КЛ линии NM9213-USB». Устройство получилось, как было отмечено еще на тестовых испытаниях, удобным и полезным, за исключением некоторых минусов, связанных с необходимостью подбора соединительных кабелей, их распайкой и монтажом всего устройства.

И вот МАСТЕР КИТ в такт с новинками на рынке полупроводниковых компонентов предлагают еще более совершенную конструкцию. Новинка этого года - новый готовый блок «Адаптер К-Линии BM9213-USB», воплотивший в себе усовершенствованные разработки электронных фирм и позволяющий работать через USB порт. Выпускается адаптер в виде готового устройства, что снимает с покупателя многие проблемы сборки, присущие предыдущему набору.

Если же программа работает с USB портом необходимый драйвер можно скачать отсюда. Там же, на страничке можно найти по установке драйверов для всех операционных систем.

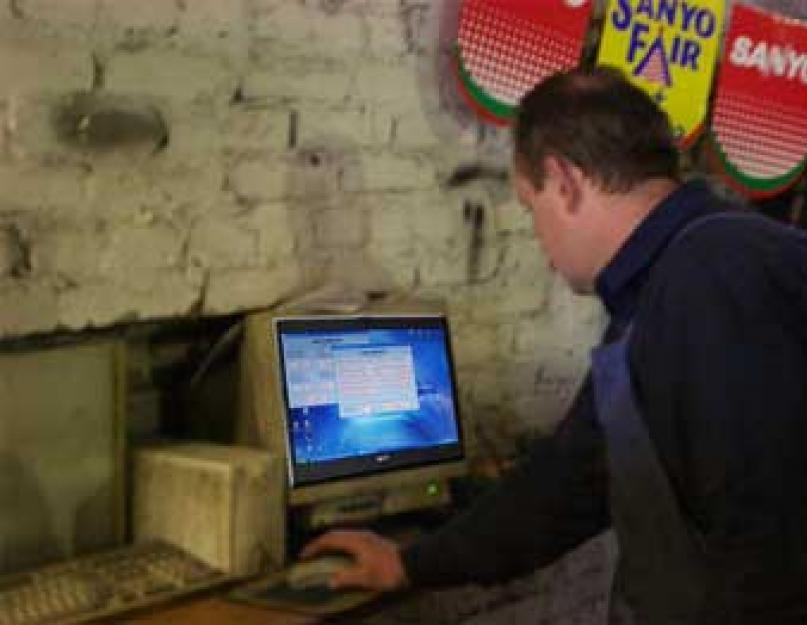

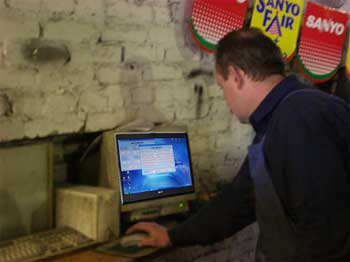

Рис.8. Тестирование адаптера в автомастерской.

Упаковка дополнительных цепей в корпусе одной микросхемы (L9637D) значительно снижает внешние наводки и повышает надежность работы. В итоге, по мнению специалистов автосервиса, новый адаптер значительно удобнее прежнего (успешно используемого и поныне), более универсален при выборе диагностических программ и сможет обеспечить более качественную диагностику автомобилей, оснащенных разнообразными типами электронных блоков управления.

Дополнительную информацию и программное обеспечение можно найти на следующих WEB - сайтах:

Адаптер K‑Line это устройство передачи данных по однопроводной линии, т.е запросы диагностического оборудования и ответы ЭСУД передаются по одной линии. СОМ-порт компьютера имеет раздельные входы для получения и отправки данных, для согласования и предназначен адаптер сигналов СОМ <-> K‑Line.

К‑линия автомобильной диагностики имеет «подтяжку» к 12 вольтам (питание ЭБУ) и размах сигналов от 0 до 12 V (теоретически, реально уровни немного отличаются).

В системах GM используется другой диагностический протокол – ALDL. В адаптере ALDL используется выход с открытым коллектором и 5 ‑вольтовые уровни сигналов. «Подтяжка» в этих системах находится внутри ЭБУ. В подавляющем большинстве случаев для этих систем не используется оригинальный адаптер, для диагностики применяют K‑Line, либо занизив до 5 вольт напряжение «подтяжки», либо подбором резистора для стабильной работы и на 5 и на 12 вольтовых уровнях.

Для согласования сигналов используются, как правило, специализированные микросхемы. Микросхема МС33199 служит для согласования с К‑линией и «разделения» и «смешивания» сигналов. МАХ232 – специализированная микросхема для согласования различных устройств с RS232 (стандарт СОМ-порта). МАХ232 содержит в себе интегральные преобразователи напряжения, позволяющие получить нужные для работы порта +/-12 V и приводит поступающие сигналы к необходимому уровню. Более «продвинутые» специализированные микросхемы – DS275 выполняет те же функции, что и МАХ232 , но имеет автоматическую настройку выходных сигналов по уровню входных и, что немаловажно, не требует громоздкой конденсаторной «обвязки».

Существует несметное количество вариантов схем адаптеров, от самых простых, на двух транзисторах, до полнофункциональных адаптеров на специализированных микросхемах. Естественно, желательно использовать хороший адаптер на специализированных микросхемах.

При диагностике иномарок 90 ‑x годов часто возникает необходимость в дополнительной линиии L (K‑L-Line адаптер), более поздние модели, как правило используют только K‑Line. Схемы адаптеров K‑L-Line можно посмотреть .

Один из самых обстоятельных из известных мне «рукодельщиков» ch0 zen поместил на своем отличном сайте наиподробнейшее, пошаговое описание изготовления адаптера на MC33199 по «утюжной» технологии. Очень рекомендую . Можно скачать всю информацию целиком .

Простая схема на 2 ‑х транзисторах

Одну из самых простых, но при этом отлично работающую схемку на двух транзисторах Вы видите на рисунке. Диод, защищающий схему адаптера от переполюсовки должен быть с минимальным падением напряжения, например, диод Шоттки. В некоторых случаях полезно подобрать номинал резистора R4 в пределах 510 Ом – 1 КОм, замеряя ток между K‑Line и общим проводом в пределах 15 –20 mA. Основная проблема адаптеров такого типа – транзистор передающий сигнал от К‑линии на компьютер (Q1 на приведенной схеме) медленно закрывается, что вызывает необходимость подбора резисторов для предотвращения перенасыщения транзистора. В противном случае фронт сигнала сильно запаздывает, что приводит к отсутствию связи.
Несколько таких адаптеров успешно работают, диагностируя все системы – от Микаса до Bosch MP7 и со всеми программами – загрузчиками блоков Январь 5 .1 .X. Иногда, при неустойчивой работе с протоколом ALDL, в котором пятивольтные уровни сигнала достаточно убрать резистор питания K‑Line (в данном случае R4 ). Транзисторы, использующиеся в схеме – любые маломощные кремниевые, структуры n‑p-n, например, КТ3102 . Желательно подобрать транзисторы с максимальным значением коэффициента усиления по току.

Как проверить адаптер не подключая к автомобилю? Очень просто. Дело в том, что поскольку линия после адаптера однопроводная, можно послать в порт сигнал и тут же его прочитать (режим «эхо»). Для этого необходимо подключить адаптер к компьютеру и воспользоваться древней программой диагностики компьютеров – Check It 3 .0 . Включаем режим диагностики COM и наблюдаем в окнах прием – передачу символов. Если все проходит нормально, это косвенно говорит о том, что схема работает, для полной уверенности необходимо осциллографом проконтролировать сигналы RxD, TxD и K‑Line. Размах сигналов на разъеме СОМ – порта должен быть от +12 V до 0 V (в идеале, реально чуть поменьше. По стандарту необходим размах от +12 до ‑12 V), а на линии K‑Line от +12 V до нуля. Проверку адаптера осуществляет так же программа диагностики ICD.

Адаптер K‑LINE © VSM

Более «правильную» схему адаптера для тех, кому проблематично достать дефицитную микросхему MC33199 D прислал VSM. Здесь для согласования с портом применена всё та же, довольно распространенная микросхема MAX232 (ICL232 CPE, HIN232 ), а согласование с линией диагностики – микросхема 74 ALS04 (74 LS04 , К555 ЛН1 , К1533 ЛН1 ).

Схема эксплуатируется в течении полутора лет, опробована на всех типах контроллеров. Защитный диод желателен с малым падением напряжения, второй – любой импульсный, например КД521 , 522 . VSM поделился также опытом подстройки нагрузочного резистора. На схеме его номинал 2 Ком, это оптимально для тестирования и программирования блоков «Январь», для «Бошей» его номинал около 1 Ком, для GM – больше 2 Ком. От себя замечу, что номинал резистора применяю 510 ‑560 Om, как на «больших» схемах, это обеспечивает ток линии около 20 mA, что повышает помехозащищенность. В GM, повторюсь, нагрузочный резистор установлен в блоке и линия диагностики использует пятивольтовые уровни, внешний нагрузочный резистор в адаптерах ALDL не используется. Нумерация выводов по входу соответствует 9 ‑пиновому разъему СОМ, выхода – 9 ‑пиновому разъему адаптера KR‑2 от НПП НТС. С этим адаптером стабильнее всего работает спортивная система впрыска J5 -Sport (Соколов-Спорт). Остальные, даже именитые адаптеры соединялись не с первого раза, рвали связь и пр.

ПРОВЕРКА И НАСТРОЙКА

1 . Ищем какой-нибудь измеритель, хотя бы простейший электрический тестер.
2 . Убеждается в правильности установки элементов схемы и наличии нужных и отсутствии ненужных соединений между ними.
3 . Подаем +12 В, адаптер к компьютеру не подключен.
4 . Проверяем наличие +5 В на выводе 16 MAX232 и выводе 14 логики, если нет – проверяем правильность установки и работоспособность 142 ЕН5
5 . Проверяем работу конверторов MAX232 , т.е. наличие +10 В на выводе 2 и ‑10 В на выводе 6 , если нет – проверяем правильность установки и исправность конденсаторов.
6 . Подаем на вход приемника RS232 ‑10 В, т.е. соединяем выводы 13 и 6 МАХ232 и проверяем прохождение сигнала: (логическая «1 » на выходе 12 MAX232 ) -> (логическая «1 » на входе 5 ЛН1 ) -> (логический «0 » на выходе 6 ЛН1 ) -> (+12 В в k‑line) -> (логическая «1 » на входе 1 ЛН1 ) -> (логический «0 » на выходе 2 ЛН1 ) -> (логический «0 » на входе 3 ЛН1 ) -> (логическая «1 » на выходе 4 ЛН1 ) -> (логическая «1 » на входе 11 MAX232 ) -> (низкий уровень RS232 , т.е. менее ‑5 В на выходе 14 MAX232 ). При непрохождении сигнала через любой элемент, проверяем правильность установки и работоспособность этого элемента. Удаляем соединение между выводами 13 и 6 МАХ232 .
7 . Подаем на вход приемника RS232 +10 В, т.е. соединяем выводы 13 и 2 МАХ232 и проверяем прохождение сигнала: (логический «0 » на выходе 12 MAX232 ) -> (логический «0 » на входе 5 ЛН1 ) -> (логическая «1 » на выходе 6 ЛН1 )-(~0 В в k‑line) -> (логический «0 » на входе 1 ЛН1 ) -> (логическая «1 » на выходе 2 ЛН1 )- (логическая «1 » на входе 3 ЛН1 )-(логический «0 » на выходе 4 ЛН1 )-(логический «0 » на входе 11 MAX232 ) -> (высокий уровень RS232 , т.е. более +5 В на выходе 14 MAX232 ). При непрохождении сигнала через любой элемент, проверяем правильность установки и работоспособность этого элемента. Удаляем соединение между выводами 13 и 2 МАХ232 .
8 . Подключаем адаптер к порту RS-232 компьютера, соединяем с k‑line и пытаемся установить связь с контроллером. В случае проблем, при отсутствии осциллографа, проверяем: правильность использования программы; параметры COM-порта (может ли он работать на выбранной скорости обмена); величину резистора в нагрузке k‑line; качество линии связи и т.д.

Печатная плата под данный адаптер (прислал Leonid [email protected])

Адаптер K‑LINE © SHURIKEN

Второй вариант «правильной» схемы адаптера для тех, кому проблематично достать дефицитную микросхему MC33199 D прислал SHURIKEN (CTTeam). Адаптер по этой схеме эксплуатируется более полутора лет, прошел проверку на всех системах впрыска и характеризуется как «железобетонный». Для согласования с СОМ – портом применена всё та же, довольно распространенная и дешевая (в разных регионах цена колеблется от 30 до 50 руб) микросхема MAX232 (ICL232 CPE, HIN232 ), а согласование с линией диагностики – микросхема LM339 . Каких либо дополнительных особенностей схема не имеет, катушка L1 служит для фильтрации импульсных помех.

Описание настройки и осциллограммы Вы можете посмотреть . Так же, как и в предыдущей схеме, нумерация выводов по входу соответствует 9 ‑пиновому разъему СОМ, выхода – 9 ‑пиновому разъему адаптера KR‑2 от НПП НТС.

K‑LINE: Новый взгляд на привычные вещи.

Прогресс движется вперед семимильными шагами и заглядывает даже за ворота автомастерских, в которых все чаще и чаще можно встретить ноутбуки в качестве диагностического компьютера. Нет слов, ноутбук более мобилен, функционален и в какой-то мере престижен, прибавляя «вес» автосервису. Но… В последнее время участились жалобы либо на неправильную работу адаптеров К‑Line, либо, что еще хуже, выход из строя COM – портов ноутбука. Дело, мне кажется в том, что у некоторых ноутбуков СОМ-порты работают с уровнями сигналов +/- 3 V, в то время как большинство адаптеров, рассчитанные на РС и собранные на микросхемах МАХ232 выдают полноценные +/- 12 V. То есть, для работы с ноутбуком желательно иметь адаптер, предназначенный именно для этого. Самый простой путь – заменить привычную нам всем МАХ232 на МАХ3232 , имеющую пониженные напряжения сигналов. Цена вопроса – 90 рублей, именно столько составляет разница в стоимости этих микросхем в Волгограде.

Другой, и, как мне кажется (IMHO), более прогрессивный способ предложил HASS_78 – использование для согласования с портом ноутбука микросхему DS275 . Данная микросхема работает с теми уровнями сигналов, которые получает, адаптируясь хоть к СОМ-порту РС, хоть к ноутбуку, представляя собой оптимальное решение для реализации K‑Line. Кроме всего прочего, данный способ практически не требует «обвязки» микросхем.

Итак, схема от Hass‑а на DS275 и MC33199 .

.… и МС

В заключение хочу сказать, что несмотря на то, что этот K‑Line адаптер очень негативно встречен сборщиками-продавцами «адаптеров» на более простой и дешевой элементной базе, это самое лучшее и правильное решение на сегодняшний день.

ПРИЛОЖЕНИЕ

Имелось авто Nissan Almera №16 . Всё было нормально, но однажды, возвращаясь с работы домой заметил, что пропала плавность хода, появились скачки оборотов в пределах 1000, поездки по диагностам не дали никаких результатов (все без исключения не смогли залезть в ecu) сколько было перелопачено форумов и литературы по диагностике альмер, как оказалось не все программы и адаптеры способны увидеть мозг альмы, у нее obdII разъем но протокол по которым она передает принимает информацию не как у большинства авто, как российского так и зарубежного автопрома. И вот путем долгих исканий был найден проект адаптера k-line для диагностики. Можно было купить и готовый вариант от мастер кита который стоит 1200р, но опыт пайки smd компонентов у меня имелся да и мне самому нравится что либо собирать воплощать в жизнь.

Что вообще такое К-Лайн адаптер? Многие современные авто имеют специальную линию для диагностики, и называется она K-Линия. С помощью специального адаптера можно подключить ЭБУ (бортовой компьютер) к ПК, что позволит сделать диагностику автомобиля, обновить ПО бортового компьютера или сменить прошивку ЭБУ своими руками. Предлагаемый а даптер собран на микросхеме преобразователе интефейсов com в usb FT232RL для подключения к обычному usb разъему ноутбука. Ниже предоставлена принципиальная схема адаптера.

Принципиальная электрическая схема адаптера K-Line

Список деталей для устройства

Микросхемы:

FT232RL – 1шт. L9637D – 1шт. Резисторы SMD (типоразмер 0805) Номиналы на корпусе: 270 – 2шт 511 – 1шт 271 – 2шт Конденсаторы танталовые SMD (типоразмер 0805) 475С 106С 100nf 10мкф 10вольт Диод обычный 1N4148 Светодиоды 2 штуки smd, по цвету какие больше нравятся). Разъем 3выводной для пайки на плату. Mini usb разъем ну и шнурок mini usb – usb

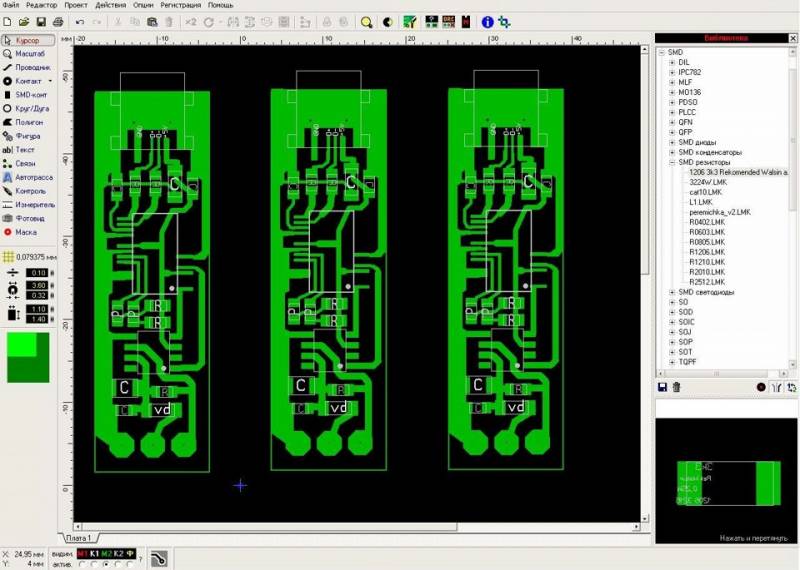

Из схемы были удалены защита SN65220DBV , и дроссель, его тоже долой в виду ненадобности. Плата была распечатана в программе Sprint-Layout v5.0. При распечатке платы не забываем отзеркалить ее.

Распечатав схему, приобрел необходимые детальки (потратил на все 250р), благо они есть у меня в городе. Приступил к изготовлению платы для будущего адаптера. Технологию изготовления в домашних условиях уже применял не раз, называет ЛУТ (Лазерно Утюжная Технология), в кратце, плата распечатывается на глянцевой бумаге через обычный лазерный ч/б принтер, затем при помощи утюга переносится на фальгированный текстолит (стоит в пределах 100-110р, лист 30 см на 30см). затем заготовка с перенесенной разводкой дорожек, травится в растворе хлорного железа, защищенные области под слоем тонера остаются, а незащищенная остальная медь на плате вытравливается, в итоге получается как "заводская" плата. Опыт пайки smd элементов тоже имелся, это элементы которые паяются через лупу, с пинцетом и с обсолютно спокойными недрожащими руками))). Проведя пару часов вечерком после работы, адаптер был собран.

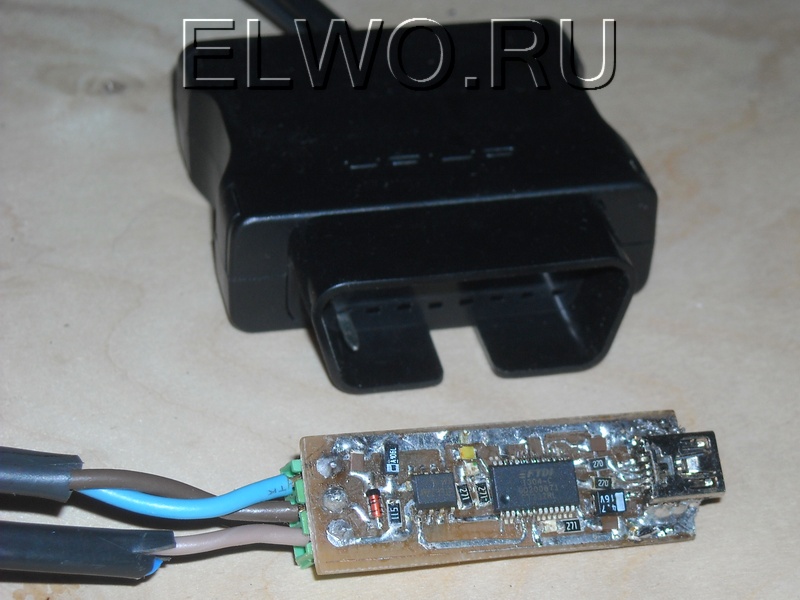

Для подключения к диагностической колодке авто, была куплена вилка OBDII , ее видно на фото. Настал момент первого теста адаптера k-line , а именно коннект с ноутбуком, подключаем, диоды на адаптере замигали, ноут нашел новое устройство, спрашивает драйвера, нажимаю, поиск автоматом, ищет секунд 30 и находит (в XP видимо имелась цифровая подпись для микросхемы которая использовалась в адаптере). Тест прошел на ура, ноутбук увидел! Проба на коннект с мозгами авто, при помощи подобранных программ методом исключения, нашлись несколько программ, при помощи которых сумел подключиться с ЭБУ. При проверке, нашел две ошибки и с успехом их исправил.

Благодаря этому устройству, у меня получилось найти две ошибки, и блаполучно их исправить. Все заработало как у нового авто, свечи снова стали буровато-коричневые по ободку и белый чистый изолятор электрода, вместо черного и того, и того. Появились плавные обороты от холостых 700 до 1000 при медленной подгазовке. Результатом очень доволен. Диагностика и ремонт мне обошлись в 140р. - (за микросхему) остальные компоненты были выпаянны с различных плат автомагнитол, блоков питания и т.п. Так что если у вас имеется Ниссан Альмера, данный мануал думаю пригодится. Зачем тратиться на поездки к диагностам, когда можно самому собрать и делать диагностику в любое время в любом месте. Как говорится, не так страшен черт, как его малюют !

Данный адаптер при правильной сборке начинает работать сразу, без каких либо дополнительных настроек. Самое главное его преимущество это то, что он универсален, подходит на все автомобили у которых имеется K-line линия в диагностической колодке, будь она 16 контактная либо 14 (старых типов) и других колодках имеющих k-линию). Собрав данную схему, я ненарадуюсь этому адаптеру! Он просто супер! Буквально недавно с помощью него, наладил авто родителей - это праворульный японец Nissan bluebird 2001г . Затратив всего 170 рублей получил столь полезный девайс.

Прилагаю в архиве схему, драйвера (если ось не увидит), печатную плату в формате lay . Повторяйте, паяйте, пользуйтесь, радуйтесь! Кто ищет, тот всегда найдет: распечатав вытравит – залудив спаяет – подключив проверит – результат достигнут, так быть и должно! Сборка и испытания прибора - Иван Федоров .

Адаптера ставилась следующая задача:

• разработать надежное устройство, адаптированное к нашим суровым климатическим условиям;
• обеспечить защиту персонального компьютера от помех бортовой сети автомобиля;
• обеспечить надежную связь между компьютером и автомобилем;
• обеспечить универсальность подключения адаптера к автомобилям, поддерживающих диагностику по K-line.

Для сопряжения с компьютером была выбрана шина USB, так как она на сегодняшний момент является самой распространенной и обеспечивает питание адаптера. В качестве драйвера USB была выбрана микросхема FT232RL фирмы FTDIchip. Данная микросхема требует всего несколько внешних элементов для своей работы и обеспечивает любую скорость передачи без дополнительных настроек. Это очень удобно, так как диагностические протоколы используют нестандартную скорость передачи. Ниже приведена структурная схема данной микросхемы. Из нее видно что все необходимые элементы для работы микросхемы находятся внутри.

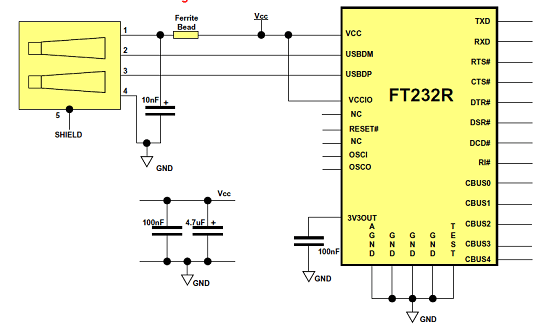

Для подключения микросхемы FT232RL понадобиться всего несколько конденсаторов. Типовая схема подключения приведена ниже.

Для сопряжения с автомобильной шиной K-line (ISO9141-1, ISO9141-2, ISO14230) была выбрана микросхема L9637D фирмы ST Microelectronics. Данная микросхема имеет ряд достоинств по сравнению с аналогами:

• широкий диапазон входных напряжений (4,5 - 40 вольт);
• защита от переполюсовки;
• ограничение выходного тока по K-линии;
• температурная защита;
• защита от импульсных помех;

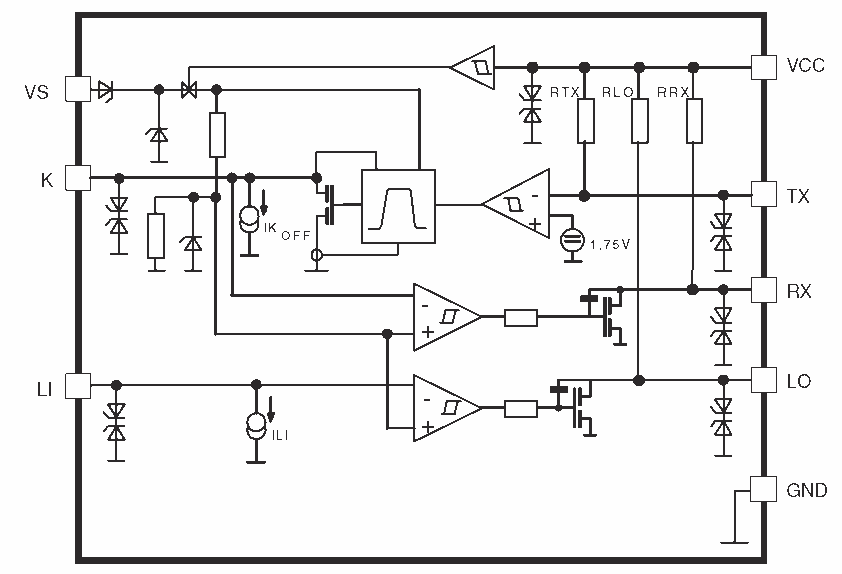

Ниже приведена структурная схема микросхемы L9637D.

L-линия в адаптере реализована с помощью двух транзисторов и управляется при помощи сигнала RTS. Как известно L-линия однонаправленная (информация идет от компьютера, в нашем случае, к ЭБУ), но у микросхемы L9637D имеется вход для L-линии (эта микросхема предназначена для установки в блоке управления двигателя и поэтому L-линия здесь имеет функцию входа). Поэтому вход LI здесь используется для чтения данных с L-линии. Данных вход подключен к сигналу CTS. Таким образом получается еще одна K-линия.

Для защиты адаптера и компьютера от импульсных высокочастотных помех (коих в бортовой сети автомобиля пруд пруди) применяются фильтры под названием "ферритовые бусины". Данные фильтры производит фирма Murata. В адаптере используются фильтры типа BLM21PG331SN1. Данные фильтры при подачи на них постоянного напряжения имеют сопротивление около нуля, а при подачи на него высокочастотного сигнала увеличивают свое сопротивление до 330 Ом, тем самым препятствуя прохождению высокочастотных помех. На схеме они обозначены в виде катушек индуктивности (L1 - L3).

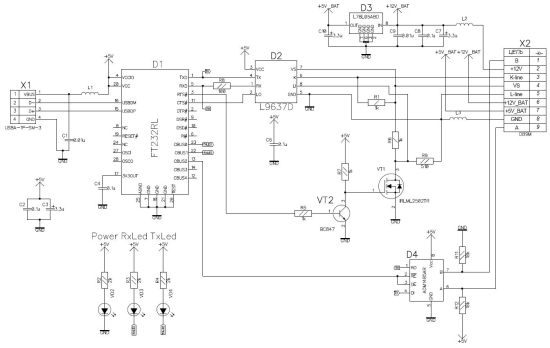

Из всего выше сказанного была разработана схема адаптера (приведена ниже).

Питание микросхем FT232RL и L9637D берется от шины USB, а подтяжка К-линий от бортовой сети автомобиля. Также в схему адаптера введен регулятор напряжения L78L05, для преобразования 12 Вольт в 5. Это сделано для того, чтобы можно было менять подтяжку К-линий: 12 или 5 вольт. Пятивольтовые уровни сигналов К-линий применяются в блоках, где используется протокол ALDL - это GM блоки и Январь-4.

Для обеспечения универсальности адаптера в нем используется разъем DB-9 папа. К этому разъему подключаются кабели с соответствующими диагностическими разъемами. В этом случае имея один адаптер и набор кабелей можно диагностировать весь спектр автомобилей, диагностируемых по К-линии.

В данную схему адаптера так же включен преобразователь ADM1485AR. Он предназначен для подключения устройств с интерфейсом RS485.

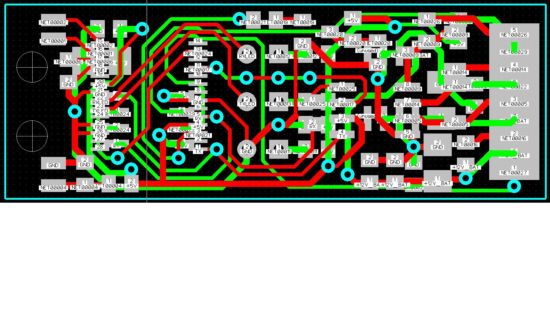

При разработке адаптера использовались только SMD компоненты, поэтому плата получилась компактной. Плата легко помещается в корпус переходника GC-9. Разводка платы приведена ниже.

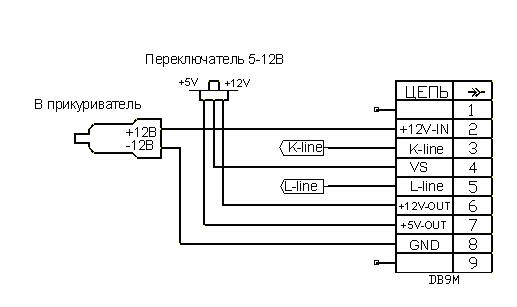

Распиновка разъема для подключения кабелей приведен ниже.

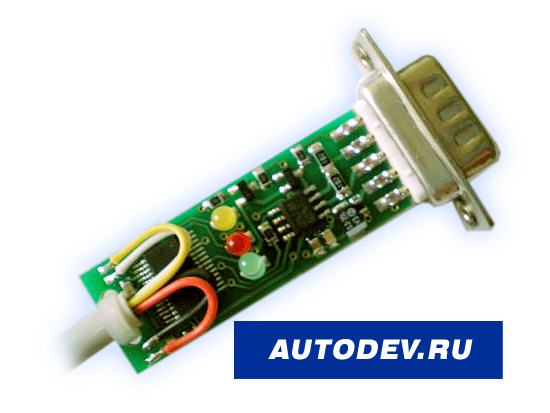

Так выглядит готовый спаянный адаптер без корпуса:

Как правило, у всех современных автомобилей, где установлен ЭБУ есть K-Линия. Это канал, по которому можно различную техническую информацию и диагностические ошибки двигателя. Для того чтобы к ЭБУ подключить стороннее устройство, например ПК, необходим K-Line адаптер. Именно о таком устройстве и как изготовить K-Line адаптер пойдет речь в этой статье.

Адаптер K-Line - это устройство передачи данных по однопроводной линии. Порт компьютера имеет раздельные входы для получения и отправки данных, для согласования и предназначен адаптер сигналов СОМK-Line.

K-line COM

k-line схема (вариант №1)
Для согласования с портом используется - MAX232 (ICL232CPE, HIN232).
Для согласования с линией диагностики - микросхема 74ALS04 (74LS04, К555ЛН1, К1533ЛН1)

k-line схема (вариант №2)
Для согласования с портом - MAX232 (ICL232CPE, HIN232)
Согласование с линией диагностики - микросхема LM339

У некоторых ноутбуков СОМ-порт работает с уровнями сигналов +/- 3V, а адаптеры собранные на микросхеме МАХ232 выдают полноценные +/- 12V. Чтобы не было проблем с подключением K-line адаптера к ноутбуку нужно строить на микросхеме МАХ3232, которая имеет пониженные напряжения сигналов. Либо использовать микросхему DS275, которая работает с теми уровнями сигналов, которые получает. Таким образом, адаптер будет работать как СОМ-портом ПК, так и ноутбука. Кроме всего прочего, второй вариант практически не требует «обвязки» микросхем.

Схемы не имеют никаких особенностей, и при правильной сборке не требуют никакой настройки.
DА1 - любой стабилизатор, например, LM2931AZ-5, 7805.
Вместо 33199 (33290) при соответствующем изменении схемы можно использовать L9243 (из иммобилизатора АПС-4).

K-Line адаптер USB

Первая нога L9637D – смотрите на микросхему, чтобы текст читался как обычно, т.е слева на право, и сверху вниз. При таком положении, первая нога в левом нижнем углу. Переключатель подтяжки K-линии (SW5_12V) впаивать «как влезет». Функциональное назначение поменяется на обратное (при нажатии будет 12В, а при отпускании 5В) – или наоборот, если впаяете обратной стороной. Для полярных компонентов: длинная ножка (+) припаивается к квадратной контактной площадке. D3 – красный. D2 – зеленый. D1 – желтый. При сборке адаптера в корпус, клеммники DEGSON2 припаивать не обязательно (вместо этого можно припаять провода непосредственно к контактным площадкам).

Подключение k-line на примере автомобилей ВАЗ, ГАЗ
Со стороны компьютера «распиновка» полностью соответствует стандартному СОМ-порту, что позволяет подключать адаптер либо напрямую в СОМ-порт, либо через стандартный удлинитель 9pin – 9pin.

ВНИМАНИЕ! Сигнальный провод K-Line плохо «переносит» замыкания на землю и «+» питания - пожалуйста, обращайтесь с сигнальным проводом осторожнее.

Для подключения к автомобилю необходимо изготовить диагностический кабель k-line . Распайка кабеля:

4,5 + питания 12V от автомобиля
8,9 – общий провод (масса) автомобиля
2 – К-Line . Подключается к контакту «М» диагностического разъема.
+12V и общий провод можно брать как напрямую с АКБ, так и с диагностического разъема. На автомобилях ВАЗ первых выпусков питания на колодке диагностики может отсутствовать. В таком случае питание адаптера необходимо брать с прикуривателя или АКБ.

Программы для k-line

ICD 1.2.0.1
Поддерживает: BOSCH MP7.0H, BOSCH M1.5.4 и Январь 5.х с нормами токсичности Россия-83, Евро-2 и Евро-3.
Способна очищать ошибки и сбрасывать настройки ЭБУ, тестировать (катушку зажигания, форсунки, кондиционер, вентилятор радиатора, реле бензонасоса, контрольную лампу «CHECK ENGINE»), управлять оборотами двигателя и оборотами холостого хода. Есть возможность определения типа ЭБУ, запись данных в ЭБУ, регулировка СО.

KWP2000
Поддерживает: Микас-11 и Bosch M7.9.7 и их модификаций,
Программа KWP2000 отображает параметры работы двигателя, ошибки, графические показания, коды АЦП, пропуски зажигания. Имеет возможность управления форсунками, катушкой зажигания, бензонасосом, вентилятором охлаждения, кондиционером, лампой неисправности, стартером, впускным клапаном.

Stevaz
Поддерживает: ЭБУ М1.5.4, М7.9.7, М10-ECU, Январь 4.1, Январь 5.1, Январь 7.2, МР 7.0, МР 7.0 Евро3, GM-ISFI-2S, Микас - 7.2, ЭМУР.
Способна показывать расход топлива, расход воздуха, угол опережения зажигания, бортовое напряжение, время впрыска, положение дроссельной заслонки и т.д
