Одной из самых частых причин выхода радиоэлектронной аппаратуры из строя или ухудшения ее параметров является изменение свойств электролитических конденсаторов. Иногда при ремонте аппаратуры (особенно произведенной в бывшем СССР), изготовленной с применением некоторых типов электролитических конденсаторов (например, K50-...), для восстановления работоспособности устройства прибегают к полной или частичной замене старых электролитических конденсаторов. Все это приходится делать из-за того, что свойства материалов, входящих в электролитический (именно электролитический, т.к. в составе используется электролит) конденсатор, под электрическим, атмосферным, тепловым воздействиями со временем изменяются. И таким образом важнейшие характеристики конденсаторов, такие как емкость и ток утечки - так же изменяются (конденсатор "высыхает" и емкость его увеличивается, часто даже более чем на 50% от первоначальной, а ток утечки возрастает, т.е. внутреннее сопротивление, шунтирующее конденсатор уменьшается), что естественно приводит к изменению характеристик, а в худшем случае и к полному отказу аппаратуры.

Измеритель обладает следующими качественными и количественными характеристиками:

1) измерение емкости на 8 поддиапазонах:

• 0 ... 3 мкф;
• 0 ... 10 мкф;
• 0 ... 30 мкф;
• 0 ... 100 мкф;
• 0 ... 300 мкф;
• 0 ... 1000 мкф;
• 0 ... 3000 мкф;
• 0 ... 10000 мкф.

2) оценка тока утечки конденсатора по светодиодному индикатору;
3) возможность точного измерения при изменении напряжения питания и температуры окружающей среды (встроенная калибровка измерителя);
4) напряжение питания 5-15 В;
5) определение полярности электролитических (полярных) конденсаторов;
6) ток потребления в статическом режиме............ не более 6 мА;
7) время измерения емкости.................................... не более 1 с;
8) ток потребления во время измерения емкости с каждым поддиапазоном возрастает,
но................................................................................. не более 150 мА на последнем поддиапазоне.

Суть прибора - измерение напряжения на выходе дифференцирующей цепи, рис.1.

Напряжение на резисторе: Ur = i*R ,
где i - общий ток через цепь, R - зарядное сопротивление;

Т.к. цепь дифференцирующая, то ее ток: i = С*(dUc/dt) ,
где С - заряжаемая емкость цепи, но конденсатор будет линейно заряжаться через источник тока, т.е. стабилизированным током: i = С*const,
значит напряжение на сопротивлении (выходное для этой цепи): Ur = i*R = C*R*const - прямо пропорционально емкости заряжаемого конденсатора, а значит измеряя вольтметром напряжение на резисторе мы измеряем в некотором масштабе и исследуемую емкость конденсатора.

Схема представлена на рис. 2 .
В исходном положении испытуемый конденсатор Сх (или калибровочный С1 при включенном тумблере SA2) разряжен через R1. Измерительный конденсатор, на котором (не на испытуемом непосредственно) измеряется напряжение, пропорциональное емкости испытуемого Сх, разряжен через контакты SA1.2. При нажатии кнопки SA1 испытуемый Сх (С1) заряжается через соответствующие поддиапазону (галетный переключатель SA3) резисторы R2 ... R11. При этом зарядный ток Сх (С1) проходит через светодиод VD1, чья яркость свечения позволяет судить о токе утечки (сопротивлении, шунтирующем конденсатор) в конце заряда конденсатора. Одновременно с Сх (С1) через источник стабилизированного тока VT1,VT2,R14,R15 заряжается и измерительный (заведомо исправный и с малым током утечки) конденсатор С2. VD2, VD3 используются для предотвращения разряда измерительного конденсатора через источник напряжения питания и стабилизатор тока соответственно. После заряда Сх (С1) до уровня, определяемого R12, R13 (в данном случае до уровня примерно половины напряжения источника питания), компаратор DA1 отключает источник тока, синхронный с Сх (С1) заряд С2 прекращается и напряжение с него, пропорциональное емкости испытуемого Сх (С1) индицируется микроамперметром PA1 (две шкалы со значениями кратными 3 и 10, хотя можно настроить на любую шкалу) через повторитель напряжения DA2 с высоким входным сопротивлением, что также обеспечивает долгое сохранение заряда на С2.

Настройка

При настройке положение калибровочного переменного резистора R17 фиксируется в каким-либо положении (например, в среднем). Подключая эталонные конденсаторы с точно известными значениями емкости в соответствующем диапазоне, резисторами R2, R4, R6-R11 производится калибровка измерителя - подбирается такой ток заряда, чтобы эталонные значения емкостей соответствовали определенным значениям на выбранной шкале.

В моей схеме точные значения зарядных сопротивлений при напряжении питания 9 В составили:

После калибровки один из эталонных конденсаторов становится калибровочным С1. Теперь при изменении напряжения питания (изменения температуры окружающей среды, например при сильном охлаждении готового отлаженного прибора на морозе показания емкости у меня получались заниженными процентов на 5) или просто для контроля точности измерений достаточно подключить С1 тумблером SA2 и, нажав SA1, калибровочным резистором R17 произвести подстройку PA1 на выбранное значение емкости С1.

Конструкция

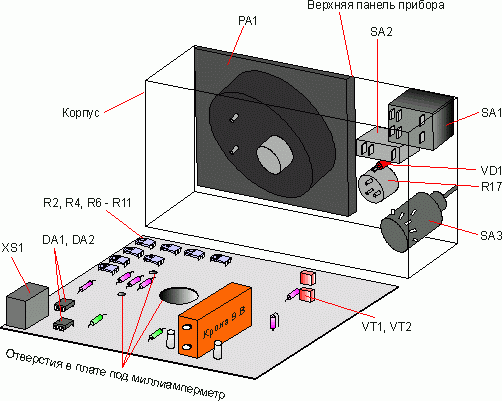

Перед началом изготовления прибора необходимо выбрать микроамперметр с подходящей шкалой(-ами), габаритами и током максимального отклонения стрелки, но ток может быть любым (порядка десятков, сотен микроампер) благодаря возможности настройки и калибровки прибора. Я применил микроамперметр ЭА0630 с Iном = 150 мкА, классом точности 1.5 и двумя шкалами 0 ... 10 и 0 ... 30.

Плата была разработана с учетом того, что она будет крепиться непосредственно на микроамперметре при помощи гаек на его выводах, рис.3 . Такое решение обеспечивает и механическую, и электрическую целостность конструкции. Прибор размещается в подходящий по габаритам корпус, достаточный для размещения также (кроме микроамперметра и платы):

SA1 - кнопка КМ2-1 из двух малогабаритных переключателей;
- SA2 - малогабаритный тумблер МТ-1;
- SA3 - малогабаритный галетный переключатель на 12 положений ПГ2-5-12П1НВ;
- R17 - СП3-9а - VD1 - любой, я применил какой-то из серии КИПх-хх, красного цвета свечения;
- 9-ти вольтовая батарея «Корунд» с габаритами 26.5 х 17.5 х 48.5 мм (без учета длины контактов).

SA1, SA2, SA3, R17, VD1 закрепляются на верхней крышке (панели) прибора и располагаются над платой (батарея укрепляется при помощи проволочного каркаса прямо на плате), но соединяются с платой проводами, а все остальные радиоэлементы схемы располагаются на плате (и под микроамперметром непосредственно тоже) и соединяются печатным монтажом. Отдельного выключателя питания я не предусматривал (да и в выбранный корпус он бы уже не поместился), совместив его с проводами для подключения испытуемого конденсатора Сх в разъеме типа СГ5. «Мама» XS1 разъема имеет пластмассовый корпус для установки на печатную плату (она устанавливается в углу платы), а «папа» XP1 подключается через отверстие в торце корпуса прибора. При подключение разъема «папа» своими контактами 2-3 включает питание прибора. К проводам Сх параллельно неплохо приладить разъем (колодку) какой-либо конструкции для подключения отдельных отпаянных конденсаторов.

Работа с прибором

При работе с прибором нужно быть внимательным с полярностью подключения электролитических (полярных) конденсаторов. При любой полярности подключения индикатор показывает одно и то же значение емкости конденсатора, но при неправильной полярности подключения, т.е. «+» конденсатора к «-» прибора, светодиод VD1 индицирует большой ток утечки (после заряда конденсатора светодиод продолжает ярко гореть), тогда как при правильной полярности подключения светодиод вспыхивает и постепенно гаснет, демонстрируя уменьшение зарядного тока до очень малой величины, практически до полного потухания (следует наблюдать 5-7 секунд), при условии, что испытуемый конденсатор обладает малым током утечки. Неполярные неэлектролитические конденсаторы имеют очень малый ток утечки, что и видно по очень быстрому и полному гашению светодиода. А если же ток утечки велик (сопротивление, шунтирующее конденсатор мало), т.е. конденсатор старый и «течет», то свечение светодиода видно уже при Rутечки = 100 кОм, а при меньших шунтирующих сопротивлениях светодиод горит еще ярче.
Таким образом можно по свечению светодиода определять полярность электролитических конденсаторов: при том подключении, когда ток утечки меньше (светодиод менее ярок) - полярность конденсатора соответствует полярности прибора.

Важное замечание!

Для большей точности показаний любое измерение следует повторять не менее 2-х раз, т.к. в первый раз часть тока заряда идет на создание оксидного слоя конденсатора, т.е. показания емкости чуть-чуть занижены.

РадиоХобби 5"2000

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
DA1, DA2	Микросхема	К140УД608	2	К140УД708 или КР544		В блокнот
VT1, VT2	Биполярный транзистор	КТ315Б	2			В блокнот
VD2, VD3	Диод	КД521А	2	КД522		В блокнот
С1		2.2 мкФ	1			В блокнот
С2	Электролитический конденсатор	22 мкФ	1			В блокнот
R1	Резистор	1.3 Ом	1			В блокнот
R2, R4, R6	Подстроечный резистор	100 кОм	3			В блокнот
R3	Резистор	470 кОм	1			В блокнот
R5	Резистор	30 кОм	1			В блокнот
R7, R8	Подстроечный резистор	10 кОм	2			В блокнот
R9	Подстроечный резистор	2.2 кОм	1			В блокнот
R10, R11	Подстроечный резистор	470 Ом	2			В блокнот
R12, R13	Резистор	1 кОм	2			В блокнот
R14	Резистор	13 кОм	1

Цифровой измерительный прибор в лаборатории каждого радиолюбителя сейчас не редкость. Но не все из них могут измерить характеристики конденсаторов. Измеритель, электрическая схема которого изображена на рисунке ниже, специализирован для замера емкости конденсаторов в четырех поддиапазонах:

• 0…0,01 микрофарад;
• 0…0,1 микрофарад;
• 0…1,0 микрофарад;
• 0…10,0 микрофарад.

В роли устройства отображения применяется жидкокристаллический индикатор марки ИЖЦ-5. Основа функционирования измерителя емкости конденсаторов следующая:

На радиоэлементах DD1.1 и DD1.2 собран управляемый низкочастотный генератор сигналов, частота работы которого зависит характеристиками внешних радиоэлементов R2 - C4 (С1 - C3). Контролируется генератор по выводу 2 DD1.1, к которому подключается RC-цепь.

Измеряемый конденсатор Сх подсоединяется к клеммам Х1 и при замыкании контактов 1 - 3 кнопки SВ1 сперва разряжается, а после, при отпускании кнопки SВ1, - заряжается от источника Uпит. +9 В сквозь одно из сопротивлений R4-R7 в зависимости от избранного поддиапазона.

Время заряда емкости Сх задает момент работы генератора, то есть на его выходе (выв. 4 DD1.2) будет образовано конкретное количество импульсов, пропорциональное емкости Сх. Эти сигналы идут на ввод частотомера, собранного на счетчиках DD2-DD5 марки К176ИЕ4. Эта микросхема являет собой декаду с преобразованием кода счетчика в код семи-сегментного индикатора.

Выходы каждой микросхемы DD2-DD5 подсоединены к подходящим выводам четырех разрядного индикатор HG1. Для стабильной работы индикатора ИЖЦ-5, на его общий электрод (выв. 1, 34) подаются прямоугольные сигналы с выхода генератора на радиоэлементах DD1.3, DD1.4. Эти же сигналы идут на вывод 6 DD2-DD5 для контроля за выходными сигналами микросхем (выв. 17).

Генератор на радиоэлементах DD6.1, DD6.2 формирует рабочий цикл прибора (1,5…2 с). Когда на выходе генератора высокое напряжение, емкость С7 заряжается сквозь сопротивление R3 и на выводе 5 DD2-DD6 образуется короткий положительный сигнал - электросигнал сброса счетчиков в нулевое состояние.

Затем нажимают кнопку SА1 «Измерение» и на индикаторе в течение 1,5…2 с отражается величина емкости конденсатора Сх. Для контроля точности измерителя емкости включен эталонная емкость С6, которая подсоединяется ко входу измерителя посредством выключателя SА1.

Настройка измерителя емкости

После монтажа электрической схемы на нее подают Uпит. +9 В и испытывают работоспособность генераторов на радиоэлементах DD1.3, DD1.4 и DD6.1, DD6.2. Если они исправны, то на индикаторе HG1 будут светится во всех разрядах «О». Далее замыкают между собой выводы 1, 2 DD1.1, в результате на выводах 4 DD1.4 должны образоваться сигналы и индикация HG1 изменятся.

Испытывают работоспособность генератора на всех диапазонах, переводя на них с помощью переключателей SА2 - SА5. В самом высокочастотном диапазоне (вкл SА5) добиваются стабильной генерации посредством переменного резистора R2. В след за этим размыкают выводы 1, 2 DD1.1. подсоединяют ко входу Сх эталонную емкость 1000 пФ, переключаются на диапазон «0…0,01 мк» и после сброса значений индикатора HG1 нажимают а затем отпускают кнопку SВ1 «Измерение».

На индикаторе отобразится определенное значение. Повторяя этапы замера переменным резистором R7 добиваются отображения «1000» на HG1. Так же настраивается электрическая схема и на иных поддиапазонах, только следует применить другие эталонные емкости (0,01 микрофарад, 0,1 микрофарад, 1,0 микрофарад). После этого регулировку измерителя емкости конденсаторов возможно считать завершенной.

Детали измерителя емкости конденсаторов

Емкости С1 - С4, С6 должны быть металлопленочные марки К71, К73, К77, К78. Микросхему 561ЛА7 возможно поменять на 176ЛА7. В роли ИП возможно применить батарейку марки «Крона» либо аккумулятор 7Д - 0,1 или сетевой источник питания.

«Конструкции и технологии в помощь любителям электроники», Елагин Н.А

Измеритель емкости конденсаторов своими руками

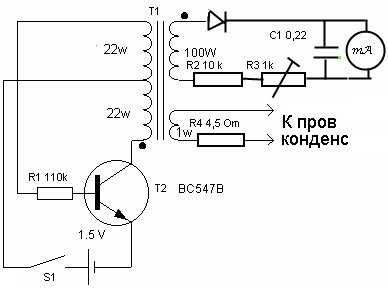

Представляю вашему вниманию, как просто сделат ь измеритель ЭПС конденсаторов , который собирается буквально за пару часов буквально "На коленке". Сразу предупреждаю, что не являюсь автором этой идеи, данную схему уже сотню раз повторили разные люди. В схеме всего десять деталей, и любой цифровой мультиметр, с ним ничего колдовать не нужно, просто подпаиваемся к точкам и все.

Схема устройства измеритель эпс :

О деталях измерителя :

Трансформатор с соотношением витков 11\1. Первичную обмотку нужно мотать виток к витку на кольце М2000 К10х6х3, на всей окружности кольца (изолированого), вторичку желательно распределить равномерно, с небольшим натягом.

Диод D1 может быть любой, на частоту более 100 КГц и напряжение более 40В, но лучше Шоттки.

Диод D2 - супресор на 26В-36В. Транзистор - типа КТ3107, КТ361 и аналогичные.

Измерения ЭПС проводить на измерительном пределе 20В. При подключении разъёма измерительной выносной "головки" прибор "автоматически" переходит в режим измерения ЭПС, об этом свидетельствует показание примерно 36В прибора на пределе 200В и 1000В (зависит от применённого супресора), а на пределе 20В - показание "выход за предел измерения".

При отключении разъёма измерительной выносной "головки" прибор автоматически переходит штатный режим мультиметра.

Итого : включаем адаптер - автоматом включается измеритель, выключили - штатный мультиметр. Теперь калибровка , ничего заумного, обычный резистор (не проволочный) подгоняем шкалу. Вот примерно как это выглядело:

Если закоротить щупы , на индикаторе 0.00-0.01, вот одна сотая и есть погрешность в интервале измерения до 1 Ом, значения ЭПС конденсаторов сравнивал с заводским измерителем.

Схема эта, несмотря на свою видимую сложность, совсем проста в повторении, поскольку собрана на цифровых микросхемах и при отсутствии ошибок в монтаже и использовании заведомо исправных деталей практически не требует настройки. Тем не менее, возможности устройства достаточно велики:

• диапазон измерения – 0,01 — 10000 мкФ;
• 4 поддиапазона – 10, 100, 1000, 10 000 мкФ;
• выбор поддиапазона – автоматический;
• индикация результата – цифровая, 4 разряда с плавающей десятичной точкой;
• погрешность измерения – единица младшего разряда;

Рассмотрим схему прибора:

щелкните для увеличения

На микросхеме DD1, точнее на двух его элементах, собран кварцевый генератор, работа которого пояснений не требует. Дальше тактовая частота поступает на делитель, собранный на микросхемах DD2 – DD4. Сигналы с него с частотами 1 000, 100, 10 и 1 кГц поступают на мультиплексор DD6.1, который использован в качестве узла автоматического выбора поддиапазона.

Основной узел измерения – одновибратор, собранный на элементах DD5.3, DD5.4, длительность импульса которого напрямую зависит от подключенного к нему конденсатора. Принцип измерения емкости – подсчет количества импульсов за время работы одновибратора. На элементах DD5.1, DD5.2 собран узел, предотвращающий дребезг контактов кнопки «Старт измерения». Ну и последняя часть схемы — четырехразрядная линейка двоично-десятичных счетчиков DD9 — DD12 с выводом на четыре семисегментных индикатора.

Рассмотрим алгоритм работы измерителя. При нажатии на кнопку SB1 двоичный счетчик DD8 обнуляется и переключает узел диапазона (мультиплексор DD6.1) на самый нижний диапазон измерения – 0.010 – 10.00 мкФ. При этом на один из входов электронного ключа DD1.3 поступают импульсы частотой 1 МГц. На второй вход этого же ключа проходит разрешающий сигнал с одновибратора, длительность которого прямо пропорциональна подключенной к нему емкости измеряемого конденсатора.

Таким образом на счетную декаду DD9…DD12 начинают поступать импульсы с частотой 1 МГЦ. Если происходит переполнение декады, то сигнал переноса с DD12 увеличивает показания счетчика DD8 на единицу и разрешает запись нуля в триггер DD7 по входу D. Этот нуль включает формирователь DD5.1, DD5.2 а он в свою очередь сбрасывает счетную декаду, снова устанавливает DD7 в «1» и перезапускает одновибратор. Процесс повторяется, но на счетную декаду через коммутатор теперь поступает частота 100 кГц (включился второй диапазон).

Если до завершения импульса с одновибратора счетная декада снова переполнилась, то опять происходит смена диапазона. Если одновибратор отключился раньше, то счет останавливается и на индикаторе можно прочитать значение подключенной для измерения емкости. Последний штрих – блок управления десятичной точкой, которая и указывает текущий поддиапазон измерения. Его функции выполняет вторая часть мультиплексора DD6, которая засвечивает нужную точку в зависимости от включенного поддиапазона.

В качестве индикаторов в схеме используются вакуумные люминесцентные индикаторы ИВ6, поэтому блок питания измерителя должен выдавать два напряжения: 1 В для накала и +12 В для анодного питания ламп и микросхем. Если индикаторы заменить ЖКИ, то можно обойтись одним источником +9В, применение же светодиодных матриц невозможно из-за малой нагрузочной способности микросхем DD9…DD12.

В качестве калибровочного резистора R8 лучше применить многооборотный, поскольку именно от точности калибровки будет зависеть величина погрешности измерения прибора. Остальные резисторы могут быть МЛТ-0.125. По поводу микросхем — в приборе можно использовать любую из серий К1561, К564, К561, К176, но следует иметь в виду, что 176 серия очень неохотно работает с кварцевым резонатором (DD1).

Настройка прибора достаточно проста, но выполнить ее следует с особой тщательностью.

• Временно отключить кнопку SB1 от DD8 (вывод 13).
• В точку соединения R3 с R2 подать прямоугольные импульсы частотой примерно 50-100 Гц (подойдет любой самый простой генератор на логической микросхеме).
• На место измеряемого конденсатора подключить образцовый, емкость которого известна и лежит в диапазоне 0.5 – 4 мкФ (к примеру, К71-5В 1 мкф±1%). Если есть возможность, то емкость лучше измерить с помощью измерительного моста, но можно понадеяться и на емкость, указанную на корпусе. Здесь нужно иметь в виду, что как точно вы откалибруете прибор, так он вам и будет в будущем измерять.
• С помощью подстроечного резистора R8 выставить показания индикаторов как можно точнее по соответствию с емкостью эталонного конденсатора. После калибровки подстроечный резистор лучше законтрить каплей лака или краски.

По материалам «Радиолюбитель» №5, 2001г.

В последнее время в радиолюбительской и профессиональной литературе очень много внимания уделяется таким устройствам как электролитические конденсаторы. И не удивительно, ведь частоты и мощности растут «на глазах», и на эти конденсаторы ложится огромная ответственность за работоспособность как отдельных узлов, так и схемы в целом.

Хочу сразу предупредить, что большинство узлов и схемных решений было почерпнуто из форумов и журналов, поэтому я никакого авторства со своей стороны не заявляю, напротив, хочу помочь начинающим ремонтникам определиться в бесконечных схемах и вариациях измерителей и пробников. Все предоставленные здесь схемы были не однократно собраны и проверены в работе, и сделаны соответствующие выводы по работе той или иной конструкции.

Итак, первая схема, ставшая чуть ли не классикой для начинающих ESR Метростроителей «Манфред» - так ее любезно называют форумчане, по имени ее созидателя, Манфреда Луденса ludens.cl/Electron/esr/esr.html

Её повторили сотни, а может и тысячи радиолюбителей, и остались в основном довольны результатом. Основное его достоинство, это последовательная схема измерения, благодаря чему, минимальному ESR соответствует максимальное напряжение на шунтовом резисторе R6, что, в свою очередь полезно сказывается на работе диодов детектора.

Эту схему я сам не повторял, но пришел к аналогичной путем проб и ошибок. Из недостатков можно отметить «гуляние» нуля от температуры, и зависимость шкалы от параметров диодов и ОУ. Повышенное напряжение питания, требуемое для работы прибора. Чувствительность прибора можно легко повысить, уменьшив резисторы R5 и R6 до 1-2 ома и, соответственно увеличив усиление ОУ, возможно придется его заменить на 2 более скоростных.

Мой первый пробник ЕПС, исправно работающий по сегодняшний день.

Схемы не сохранилось, да ее и можно сказать и не было, собрал со всего миру по нитке, то что меня устраивало схемотехнически, правда, за основу была взята такая вот схема из журнала радио:

Были произведены следующие изменения:

1. Питание от литиевого аккумулятора мобильника
2. исключен стабилизатор, так как пределы рабочих напряжений Литиевого Аккумулятора довольно узкие
3. трансформаторы TV1 TV2 шунтированы резисторами 10 и 100 Ом, для уменьшения выбросов при измерении малых ескостей
4. Выход 561лн2 был буферизирован 2мя комплементарными транзисторами.

В общем получился такой вот девайс:

После сборки и калибровки данного девайса были тут-же отремонтированы 5 цифровых телефонных аппаратов «Мередиан», которые уже лет 6 лежали в коробке с надписью «безнадежные». Все в отделе начали делать себе аналогичные пробнички:).

Для большей универсализации, мною были добавлены дополнительный функции:

1. приемник инфрокрасного излучения, для визуальной и слуховой проверки пультов ДУ, (очень востребованная функция для ремонтов телеков)
2. подсветка места касания щупами конденсаторов
3. «вибрик» от мобилки, помогает локализовать плохие пайки и микрофонный эффект в деталях.

Видео проверки пульта

А недавно на форуме «radiokot.ru» господин Simurg выложил статью посвященную аналогичному прибору. В нем он применил низковольтное питание, мостовую схему измерения, что позволило измерять конденсаторы со сверхнизким уровнем ESR.

Его коллега RL55 взяв схему Simurg за основу, предельно упростил приборчик, по его заявлениям не ухудшив параметры. Его схема выглядит вот так:

Прибор ниже, мне пришлось собирать на скорую руку, как говорится «по нужде». Был в гостях у родственников,так там телевизор сломался, никто не мог его отремонтировать. Вернее ремонтировать удавалось, но не более чем на неделю, все время горел транзистор строчной развертки, схемы телевизора не было. Тут вспомнил, что видел на форумах простенький пробничек, схему помнил наизусть, родственник тоже немного занимался радиолюбительством, аудио усилители «клепал», поэтому все детали быстро нашлись. Пару часов пыхтения паяльником, и родился вот такой приборчик:

Были в 5 минут локализованы и заменены 4 подсохших електролитика, которые мультиметром определялись как нормальные, выпито за успех некоторое количество благородного напитка. Телек после ремонта уже 4 года работает исправно.

Прибор этого типа стал как панацея в трудные минуты, когда нет с собою нормального тестера. Собирается быстро, производится ремонт, и напоследок торжественно дарится хозяину на память, и, «на случай чего». После такой церемонии душа платящего как правило раскрывается вдвое, а то и втрое шире:)

Захотелось чего-то синхронного, начал думать над схемой реализации, и вот в журнале «Радио 1 2011», как по мановению вошебнлй палочки опубликована статья, даже думать не пришлось. Решил проверить, что за зверь. Собрал, получилось вот так:

Особого восторга изделие не вызвало, работает практически как и все предыдущие, есть, конечно разница в показаниях в 1-2 деления, в определенных случаях. Может его показания и более достоверны, но пробник есть пробник, на качестве дефектации это почти никак не отражается. Тоже снабдил светодиодом, чтобы смотреть «куда суешь?».

В общем, для души и ремонтов делать можно. А для точных измерений надо поискать схему измерителя ESR посолиднее.

Ну, и на последок на сайте monitor.net, участник buratino выложил простейший проект, как из обычного дешевого цифрового мультиметра можно сделать пробник ESR. Проект так меня заинтриговал, что решил попробовать, и вот что у меня из этого вышло.

Корпус приспособил от маркера
