Протокол L2TP является более предпочтительным для построения VPN-сетей, нежели PPTP, в основном это касается безопасности и более высокой доступности, благодаря тому, что для для каналов данных и управления используется одна UDP-сессия. Сегодня мы рассмотрим настройку L2TP VPN-сервера на платформе Windows.
Несмотря на простоту развертывания и подключения самых различных клиентов протокол PPTP имеет ряд существенных недостатков. Самый существенный - это однофакторная аутентификация при помощи пары логин / пароль, а так как логин пользователя чаще всего известен (или не составляет труда его выяснить), то по факту для аутентификации используется только пароль, будучи скомпрометированным он позволяет третьим лицам получить полный доступ к корпоративной сети.
Второй недостаток, вытекающий из первого - невозможность проверить подлинность подключающегося хоста, т.е. администратор не может с уверенностью сказать, что данное подключение выполнено пользователем Иванов со служебного ноутбука, а не злоумышленником, получившим доступ к учетным данным.
И наконец, третий недостаток связан с тем, что PPTP использует для работы два соединения: канал данных и канал управления. Это создает сложности с подключением, так как не все провайдеры, особенно при мобильном или гостевом доступе, обеспечивают нормальное прохождение GRE-пакетов, что делает подключение к VPN-серверу невозможным.
L2TP не имеет указанного недостатка, так как использует только одну UDP-сессию для передачи данных и управления, что облегчает подключение клиентов и администрирование сетевой инфраструктуры.
Вторым достоинством L2TP является двухфакторная аутентификация. Перед установлением соединения узлы проверяют подлинность друг друга на основании сертификата или предварительного ключа и только после этого приступают к соединению. Аутентификация с использованием сертификатов требует развернутой в сети инфраструктуры PKI, при ее отсутствии можно использовать аутентификацию по предварительному ключу. Мы будем рассматривать именно этот вариант.
Аутентификация по предварительному ключу менее надежна, чем по сертификату, но тем не менее позволяет организовать более высокий уровень безопасности VPN-сети нежели с использованием протокола PPTP. Предварительный ключ указывается один раз, при создании VPN-подключения на клиенте и может быть неизвестен пользователю (настройку производит администратор), в этом случае можно быть уверенным в подлинности подключающегося хоста и компрометация пароля в этом случае не позволит подключится к сети предприятия, так как предварительный ключ неизвестен.
Для развертывания VPN L2TP-сервера мы будем использовать Windows Server 2008 R2 SP1, однако все сказанное, с небольшими поправками, будет справедливо и для иных версий Windows Server.
Нам потребуется установленная роль Службы политики сети и доступа , которая должна содержать Службы маршрутизации и удаленного доступа .
Дальнейшая настройка производится через оснастку , доступной в меню Пуск - Администрирование . При первом обращении будет запущен мастер, который поможет вам быстро настроить необходимые службы. Если вы планируете использовать это сервер как роутер, для обеспечения доступа в интернет компьютеров локальной сети, то следует выбрать Доступ к виртуальной частной сети (VPN) и NAT , если вам нужен только VPN-сервер, то Удаленный доступ (VPN или модем) .
Настройку служб NAT мы рассматривать не будем, при необходимости обратитесь к . Также довольно часто встречается ситуация, когда службы NAT уже развернуты, в этом случае нужно включить службы VPN вручную. Для этого в оснастке Маршрутизация и удаленный доступ щелкните правой кнопкой мыши на имени сервера и выберите Свойства . В открывшемся окне на вкладке Общие поставьте переключатель IPv4-маршрутизатор в положение локальной сети и вызова по требованию , а также установите галочку IPv4-сервер удаленного доступа .
На вкладке Безопасность введите предварительный ключ.
Остальные параметры мы подробно рассматривать не будем, так как подробно рассматривали их в посвященной настройке PPTP-сервера. Применяем изменения, перезапускам службу.
Затем переходим в раздел Порты и в свойствах L2TP устанавливаем обе галочки Подключения удаленного доступа и Подключения по требованию , максимальное число портов должно соответствовать или превышать предполагаемое количество клиентов. Неиспользуемые протоколы лучше отключить, убрав с свойствах обе галочки.
В итоге в списке портов должны остаться только L2TP порты в указанном вами количестве.
Настройка L2TP подключения на клиенте производится стандартными методами, на вкладке Безопасность выберите тип VPN как L2TP с IPsec и нажмите кнопку Дополнительные свойства , в открывшемся окне укажите использование предварительного ключа и введите сам ключ.

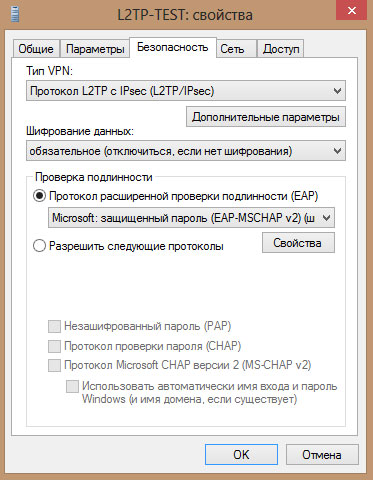

Также не забудьте включить использование протокола расширенной проверки подлинности EAP .
В остальном никаких отличий от создания PPTP подключения нет, пользователи могут подключаться к нашему серверу используя свои учетные данные.
Настройка VPN (L2TP/IPsec) для Windows
Данная инструкция демонстрирует, как подключиться к серверу ретрансляции VPN Gate с помощью L2TP/IPsec VPN клиента, встроенного в операционные системы Windows 10, 8.1, 8, 7, Vista, XP, RT, Server 2019, 2016 и 2003, 2008, 2012.
Кликните правой кнопкой мыши по значку Сеть (интернет) в области уведомления панели задач (системном трее) и выберите опцию “Центр управления сетями и общим доступом”.
Выберите опцию “Создание и настройка нового подключения или сети” на основной странице центра управления сетями.
Выберите вариант “Подключение к рабочему месту”.
Затем выберите “Использовать мое подключение к Интернету (VPN)”.
http://www.vpngate.net/en/
Важная информация
Скопируйте имя узла DDNS (идентификатор, который заканчивается на ".opengw.net") или IP-адрес (цифровое значение xxx.xxx.xxx.xxx) и введите его в поле “Адрес в Интернете”.
Примечание
Если появится экран ввода имени пользователя и пароля, то введите vpn в оба поля. Также можно отметить галочку “Запомнить пароль”.
Затем перейдите в "Центр управления сетями и общим доступом" и нажмите ссылку “Изменение параметров адаптера”.
Будет показан список настроенных подключений. Щелкните правой кнопкой мыши по иконке VPN-подключения, созданного на предыдущем шаге и нажмите “Свойства”.
Перейдите на вкладку “Безопасность” и в поле “Тип VPN” из выпадающего списка выберите вариант “Протокол L2TP с IPsec (L2TP/IPsec)”. Для параметра "Шифрование данных" выберите "обязательное (отключиться, если нет шифрования)".
Затем нажмите кнопку “Дополнительные параметры”. Появится новое окно, на котором нужно выбрать опцию “Для проверки подлинности использовать общий ключ” и введите vpn в поле “Ключ”.
После завершения конфигурации дважды нажмите кнопку “ОК”, чтобы закрыть экран настроек подключения VPN.
2. Подключение к VPN-серверу
Нажмите по значку значку Сеть (интернет) в области уведомления панели задач (системном трее) и выберите созданное VPN подключение. Нажмите кнопку “Подключиться”.
Если Имя пользователя и Пароль не заполнены автоматически, то введите vpn в оба поля и нажмите ОК.
При попытке подключения будет показываться сообщение “Подключение к [выбранный VPN-сервер]”. Если при попытке произойдет ошибка, то убедитесь, что в качестве типа VPN используется "L2TP/IPsec", а ключ проверки подлинности задан правильно.
Если VPN-соединение будет успешно установлен, то в списке сетей появится новый пункт “VPN-подключение” с состоянием “Подключено".
Теперь вы сможете быстро и просто устанавливать VPN-подключение с помощью соответствующей иконки в списке сетей.
Когда соединение установлено, весь сетевой трафик будет проходить проходить через VPN-сервер. Убедиться в этом вы сможете с помощью команды tracert 8.8.8.8 в командной строке Windows.
Как показано на скриншоте выше, если пакеты проходят через "10.211.254.254", а значит ваше подключение ретранслируется через один из серверов VPN Gate.
Вы также можете перейти на основную страницу VPN Gate
Настройка VPN (L2TP/IPsec) для MacOS
Данная инструкция демонстрирует, как подключиться к серверу ретрансляции VPN Gate с помощью L2TP/IPsec VPN клиента, встроенного в операционную систему MacOS.
1. Предварительная конфигурация
Нажмите по иконке сетевого подключения в верхнем-правом углу экрана Mac. Выберите "Открыть настройки сети..." в меню.
Нажмите кнопку "+" на экране настройки сети.
Выберите интерфейс "VPN", тип подключения "L2TP через IPsec" и нажмите кнопку "Создать".
Будет создана новая конфигурация VPN (L2TP) и появится экран настроек соединения.
На данном экране нужно ввести либо имя узла, либо IP-адреса сервера из пула открытых серверов VPN Gate.
Откройте список публичных серверов ретрансляции http://www.vpngate.net/en/ и выберите VPN-сервер, к которому хотите подключиться.
Важная информация
Для столбца L2TP/IPsec Windows, Mac, iPhone, Android No client required в списке серверов должна быть отмечена галочка, которая сообщает о поддержке настраиваемого протокола L2TP/IPsec.
Скопируйте имя узла DDNS (идентификатор, который заканчивается на ".opengw.net") или IP-адрес (цифровое значение xxx.xxx.xxx.xxx) и введите его в поле "Адрес сервера" на экране конфигурации.
Примечание : рекомендуется использовать имя DDNS – его можно продолжать использовать, даже если соответствующий DDNS IP-адрес в будущем изменится. Тем не менее, в некоторых странах у вас не получиться использовать имя узла DDNS – в этом случае следует использовать IP-адрес.
После того, как вы указали "Адрес сервера", введите vpn в поле "Имя учетной записи".
Затем нажмите кнопку "Настройки аутентификации".
Появится экран настроек аутентификации. Введите vpn в поле "Пароль" и в поле "Общий ключ (Shared Secret)". После этого нажмите кнопку "ОК".
Затем вернитесь на предыдущий экран, отметьте пункт “Показывать статус VPN в строке меню” и нажмите кнопку "Дополнительно...".
Откроется экран дополнительных настроек. Отметьте галочку "Отправлять весь трафик через VPN" и нажмите кнопку "ОК".
На экране настроек VPN-подключения нажмите кнопку "Применить", чтобы сохранить настройки соединение.
2. Запуск VPN -подключения
Вы можете в любое время установить новое подключение к VPN-серверу, нажав кнопку "Подключить". Вы можете также запустить подключение к VPN, нажав иконку VPN на верхней панели инструментов MacOS.
После установки VPN-подключения на экране настроек VPN будет отображаться статус "Подключено", а также вам новый IP-адрес и продолжительность подключения.
Когда соединение установлено, весь сетевой трафик будет проходить проходить через VPN-сервер. Вы также можете перейти на основную страницу VPN Gate , чтобы посмотреть глобальный IP-адрес. Вы сможете посмотреть видимое из сети местоположение, которое будет отличаться от вашей фактической локации.
При подключении к VPN вы сможете посещать заблокированные веб-сайты и играть в заблокированные игры.
Нашли опечатку? Выделите и нажмите Ctrl + Enter
/ / Настройки для опытных
Настройки локальной сети.
IP-адрес, маршруты, шлюз по-умолчанию (Default Gateway), сервер доменных имен (DNS) - ваш компьютер или маршрутизатор получает по протоколу DHCP.
Для доступа к Интернет используется vpn-подключение по L2TP- (без IPsec) или PPTP- протоколам. Мы рекомендуем использовать подключение по протоколу L2TP.
Адреса серверов:
- tp.internet.beeline.ru - для подключения по протоколу L2TP.
- vpn.internet.beeline.ru - для подключения по протоколу PPTP.
- L2TP - 1701
- PPTP - 1723
- WWW - 80/8080
Мы поддерживаем и рекомендуем следующие модели маршрутизаторов для работы в сети «Билайн»:
- Wi-Fi роутер Билайн
- Билайн Smart Box
- Билайн N150L
- Билайн D150L
- Asus 520GU
- D-Link DIR 300/NRU rev. B1-B6, C1
- Linksys WRT610n
Если ваш роутер не входит в список рекомендованного, вы можете попробовать настроить его самостоятельно:
- Убедитесь, что ваш роутер поддерживает L2TP/PPTP.
- Скачать саму новую прошивку с сайта производителя.
- В качестве vpn-сервера ввести tp.internet.beeline.ru или vpn.internet.beeline.ru
- Выставить получение IP-адреса и адресов DNS на автоматическое (по DHCP).
- Ввести ваши регистрационные данные.
Телевидение.
Просмотр телевидения с помощью приставки (STB).
Мы поддерживаем следующие модели приставок*:- с функцией управления телеэфиром: Cisco CIS 430, ISB7031, ISB2230,Motorola VIP 1216, 2262E, Tatung STB3210
- без функции управления телеэфиром: Cisco CIS 2001, ISB2200, Motorola VIP 1200, 1002E, Tatung STB2530
Просмотр телевидения на компьютере:
Для просмотра телевидения на вашем компьютере установите бесплатную программу VLC и скачайте список каналов. Более подробную информацию вы можете узнать на форуме пользователей Домашнего Интернета «Билайн».Номера портов наиболее распространенных протоколов
- SMTP - 25
- POP - 110
- IMAP - 143 (993 IMAP over SSL)
- SSL - 443
- FTP - 21
- SSH - 22
- Telnet - 23
- WWW - 80, 8080
- PPTP - 1723
- L2TP - 1701
- NTP - 123/UDP
Для VPN соединения:
- PPTP - 1460
- L2TP - 1460
Maximum Segment Size (MSS)
.
Для VPN соединения:
- PPTP - 1452
- L2TP - 1460
Приветствуем Вас на нашем портале! Данную инструкцию мы создали для того, что бы помочь нашим читателям настроить VPN-подключение по протоколу L2TP через IPsec для операционной системы Windows 7. Благодаря организации VPN-канала можно защитить надежно информацию, передаваемую через общедоступную сеть, зашифровав ее. Даже если злоумышленникам удастся получить доступ к передаваемым посредством VPN-сессии пакетам, он не сможет воспользоваться информацией, которая в них содержится.
Для настройки VPN-соединения посредством протокола L2TP в ОС Windows 7 Вам понадобится:
- Операционная система Windows 7;
- Интернет-адрес VPN-сервера, к которому необходимо подключиться;
- Логин и пароль.
Если все перечисленное выше у Вас имеется, можем приступать к настройке VPN-соединения по протоколу L2TP.
1. Заходите в меню "Пуск" и выбираете в нем "Панель управления"
2. В правом верхнем углу находите пункт "Просмотр: Мелкие значки" и выбираете его, после чего выбираем меню "Центр управления сетями и общим доступом"
4. Во вновь открывшемся окне "Установка подключения или сети" выбираем пункт "Подключение к рабочему месту", после чего нажимаем кнопку "Далее"
5. В случае, если на Вашем компьютере уже настраивалось ранее VPN-соединение, на экране высветится окно, в котором следует выбрать пункт "Нет, создать новое подключение" и снова нажать кнопку "Далее". В случае, если это первая попытка создать VPN-соединение, следует просто перейти к пункту 6
6. В открывшемся окне "Подключение к рабочему месту" следует выбрать пункт "Использовать мое подключение к Интернету (VPN)"
7. В строку "Интернет-адрес" необходимо ввести адрес вашего VPN-сервера, в строку "Имя местоназначения" вводим имя сервера. Здесь же следует поставить "Галочку" напротив пункта Не подключаться сейчас, только выполнить установку для подключения в будущем", после чего нажимаем кнопку "Далее"
8. В следующем окне необходимо ввести логин пользователя и пароль, зарегистрированные на VPN-сервере. При необходимости, можно отметить пункты "Отображать вводимые значки" и "Запомнить этот пароль" (если Вы не хотите вводить пароль при каждом подключении). Затем нажимаем кнопку "Создать"
9. В новом окне следует выбрать "Подключиться сейчас" и нажать кнопку "Закрыть"
10. Теперь возвращаемся снова в окно "Центр управления сетями и общим доступом", где слева вверху выбираем пункт "Изменение параметров адаптера"
11. В открывшемся окне выбираем созданное подключение и кликаем по нему правой кнопкой мыши, после чего выбираем пункт "Свойства"
12. Далее переходим во вкладку "Безопасность", где в меню "Тип VPN" выбираем "L2TP IPsec VPN", а в меню "Шифрование данных" выбираем пункт "необязательное (подключиться даже без шифрования)", после чего нажимаем кнопку "ОК"
13. Теперь правой кнопкой мыши щелкаем по созданному VPN-соединению и нажимаем "Подключить". Если все сделано верно и операционная система не выдает ошибки, VPN-канал должен заработать.
Выполнив пошагово эту небольшую инструкцию, теперь Вы сможете самостоятельно создать VPN-подключение по протоколу L2TP в операционной системе Windows 7.
Свои услуги, используя протокол L2TP. Точно в таком же протоколе нуждаются коммерческие сетевые сервисы VPN. Главным преимуществом такого туннельного протокола является то, что они способны создавать туннель в различных сетях, включая IP, ATM, X.25 и Frame Relay.
Как настроить L2TP-соединение в Windows.
ВАЖНО. Настройка L2TP предполагает выполнение некоторых последовательных действий, порядок которых нельзя изменять, чтобы исключить возникновение ошибок. В противном случае все осуществляемые манипуляции будут напрасными, поскольку обеспечить успешное подключение к интернету будет невозможно.
Основные правила настройки
Если вы решили разобраться, как обеспечить сетевое соединение, применяя протокол L2TP, вам будет полезно ознакомиться с нашими рекомендациями. Они позволят избежать серьёзных ошибок, провоцирующих разочарование и отрицательный конечный результат. Только чётко следуя указанному алгоритму действий, удаётся осуществить успешное соединение.
Однако важно учитывать, что только одного вашего желания для настройки протокола L2TP явно недостаточно. По этой причине первоначально убедитесь в том, что на вашем компьютере и у вас есть то, что является необходимым условием для настройки такого подключения.
В частности, важно:
- чтобы у вас на компьютере была установлена такая операционная система , как Windows;
- имелся корпоративный сетевой адрес VPN, к которому вы намерены подключиться;
- был в наличии логин и пароль, гарантирующие абсолютное подключение к этой частной сети или провайдеру, предоставляющему услуги по такому протоколу.
ВАЖНО. При выполнении всех обозначенных условий вам можно изучать рекомендации далее, а затем на практике закреплять полученные знания, развивая свои технические умения.
Пошаговая инструкция
Первоначально сориентируйтесь, где располагается значок, ориентирующий пользователя на то, какие подключения к интернету выполнены. Найти такой значок несложно, он располагается в нижней части экрана с правой стороны, рядом с часами . Наведите курсор мышки на этот значок и кликните левой клавишей. Сразу же отобразится небольшое окно, в котором будет предложено открыть «Центр управлениям сетями и общим доступом» . Воспользуйтесь этим предложением, кликните по этой строке.
Долго ожидать вам не придётся, поскольку сразу же на экране возникнет новое окно, в котором вы легко найдёте такое предложение, как «Создание и настройка нового подключения или сети».
Можете не размышлять продолжительное время по поводу того, что делать дальше. Мы рекомендуем вам незамедлительно воспользоваться этим предложением, поскольку именно этот шаг сориентирует вас двигаться в правильном направлении, которое приведёт к успешной реализации установленных целей.
После этого мастер предложит выбрать из представленного списка приемлемый для вас вариант подключения. Поскольку вы ориентированы на протокол L2TP, выбирайте последнюю строку «Подключение к рабочему месту».
Мастер продолжит автоматическое выполнение задач, время от времени предлагая вам делать выбор определённых, но чётко обозначенных им вариантов действий. От вашего выбора, конечно же, напрямую зависит конечный результат. В частности, после того, как мастер предложит воспользоваться имеющимся подключением, вы откажитесь от этого предложения и согласитесь на новый вариант подключения.
Когда в окне мастера появится очередной список предлагаемых действий, остановите свой выбор на таком варианте, как «Использовать моё подключение к интернету (VPN)».
А вот перед выполнением последующих шагов придётся учесть особенности вашего конкретного интернет-подключения. Чаще всего вам вполне будет достаточно воспользоваться таким предложением, как «Установить подключение к интернету», но иногда приходится останавливать свой выбор на «Отложить настройку подключения к интернету». К сожалению, здесь мы не можем вам предоставить единый универсальный для всех случаев «рецепт», поскольку всё зависит от того провайдера, который будет обеспечивать сетевое подключение.
Далее, вам потребуется ввести адрес частной сети VPN или вашего провайдера. В поле ниже пропишите имя объекта назначения. Здесь можете проявить свою фантазию, поскольку название может быть любым, никакие ограничения не распространяются на эти действия.
В чекбоксе возле строки «Запомнить учётные данные» не забудьте установить галочку, чтобы впоследствии исключить необходимость постоянного введения необходимых сведений.
Смело нажимайте на кнопку «Создать», чтобы завершить создание нового сетевого подключения. Теперь вы автоматически переориентируетесь мастером настройки в центр управления сетевыми каналами. В этом окне вы увидите ярлык вашего нового интернет-подключения, которое функционирует благодаря протоколу L2TP.
Предлагаем вам правой клавишей мышки кликнуть по нему и перейти на последний параметр «Свойства». В окне, которое мгновенно возникает после вашего такого запроса, осуществите переход на третью вкладку «Безопасность», именно здесь мы внесём ещё некоторые небольшие изменения.
В частности, в самой первой строке «Тип VPN» пропишите предлагаемую нами фразу «Протокол L2TP с IPSec». Остальные параметры оставьте без изменения, поскольку мастер настроек вносит все важные изменения автоматически. Если всё-таки ваше участие необходимо, тогда провайдер вас об этом должен обязательно уведомить, предоставляя информацию, которую важно ввести вам уже лично в окно настроек. Не забудьте кликнуть по кнопке Ok, чтобы все внесённые вами изменения были успешно сохранены.
После этих ваших манипуляций подключиться к такой сети будет просто. Достаточно будет кликнуть по значку уведомлений интернет-подключений и выбрать соответствующее сетевое название, которое именно вы придумали в процессе выполнения сетевых настроек.
Если вы забыли сориентировать мастер сетевых настроек на автоматическое сохранение паролей, вам придётся после выбора интернет-подключения вводить и логин, и пароль. Конечно, можно устранить этот ваш промах и после введения логина и пароля поставить галочку в чекбоксе возле предложения о соответствующем сохранении.
Итак, если вы будете чётко следовать пошаговой инструкции, вы сможете легко и быстро установить соединение с сетью VPN. На практическом опыте вы убедитесь, что все проблемы можно легко устранить или избежать, поскольку неразрешимых ситуаций просто не существует.
